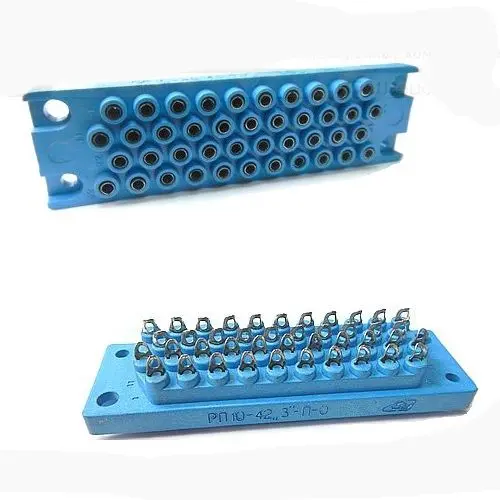

РП10-42 З-П вилка

Описание разъема РП10-42 З-П

Вид климатического исполнения УХЛ, В по ГОСТ 15150-69.
Вид приемки - 1, 5, 9.
Технические условия: бР0.364.025 ТУ (ОТК), ГЕ0.364.004 ТУ (ПЗ).
Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.
Покрытие контактов серебро и олово-висмут.
Вилки и розетки имеют ловители и плавающие контакты.

Параметры разъема РП10-42 З-П

Технические характеристики соединителей типа РП10:
- Максимальное рабочее напряжение с приёмкой "1"  ...... 1500 В;
- Максимальное рабочее напряжение с приёмкой "5"  ...... 1550 В;
- Сила электрического тока на один контакт ...... не более 15 А;
- Сопротивление контактов ...... не более 0,004 Ом;
- Интервал рабочих температур ...... от -60 до +125°С;
- Количество контактов ...... 7,11,15,22,30,42;
- Минимальная наработка ...... 10000 часов;
- Срок сохраняемости ...... 25 лет.

Структура условного обозначения:
РП10-42 З-П  вилка
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 - Порядковый номер разработки;
42 - Количество контактов: 7,11,15,22,30,42;
З - Наличие замка для фиксации сочленённого положения;
Л - Тип кожуха:
  - Л - наличие ловителей (направляющих штырей, втулок);
  - У - наличие корпуса с угловым выходом кабеля (жгута);
  - П - наличие корпуса с прямым выходом кабеля (жгута);
  - УН - наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);
П - Материал изолятора: П - изолятор из термопластичного материала;
О - Покрытие контактов: О - олово-висмут; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
