Описание товара
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).
Соединители ОНЦ-БМ-1, ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию и многопозиционную (от 3 до 20 позиций) установку изоляторов, защищающую от санкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БМ-1 – серебро, ОНЦ-БМ-2 – золото.
Структура условного обозначения:

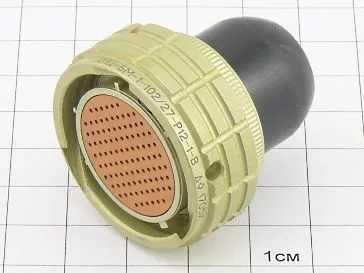

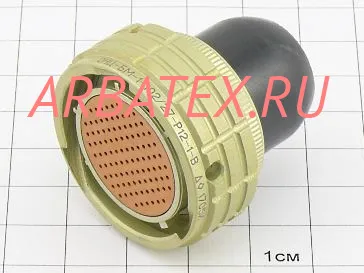

ОНЦ-БМ-1-102/27-Р12-1В
ОНЦ-БМ - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
102 - количество контактов;
27 - условный диаметр корпуса;
Р - часть соединителя: В – вилка, Р - розетка;
12 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.
Технические параметры соединителей ОНЦ-БМ-1: |
---|
Общее количество контактов: | 10, 19, 30, 50, 76, 102 |
Сопротивление контактов, не более, МОм: | 10 |
Максимальный токовая нагрузка на одиночный контакт, А: | 3 |
Максимальный токовая нагрузка на соединитель, А: | 18....71 |
Максимальное рабочее напряжение, В: | 150 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
Емкость между любыми соседними контактами, не более пФ: | 5 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 200 (20) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 15000 |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 15 |
