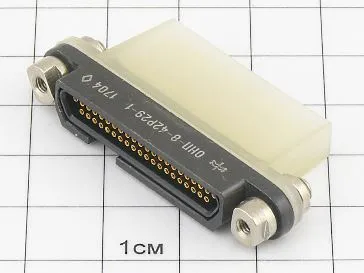

ОНП-8-42Р29-1В

ОНП-8-42Р29-1В розетка приборная без кожуха предназначена для работы в электрических цепях постоянного, переменного и импульсного токов.

Условные обозначения:

Розетка ОНП-ЖИ-8-42/46х8-Р29-1-В, где:

ОНП-ЖИ-8 - тип соединителя - соединитель прямоугольный в токопроводящем экранированном корпусе.

42 - количество контактов.

46х8 - условный размер.

Р - розетка.

29 - приборная часть без кожуха с ориентирующими элементами, устанавливаемая с наружной стороны стенки прибора.

1 - номер позиции кодирующего элемента.

В - всеклиматическое исполнение.

Технические характеристики ОНП-ЖИ-8-42/46х8-Р29-1-В:

Рабочий ток:

- на контакт - не более 1 А;

- на соединитель - не более 33,6А.

Максимальное рабочее напряжение постоянного тока - не более 150 В.

Сопротивление ОНП-ЖИ-8-42/46х8-Р29-1-В:

- электрического контакта - не более 10 мОм;

- любого стыка токопроводящих корпусных деталей - не более 2 мОм;

- изоляции в нормальных климатических условиях - не менее 5000 МОм.

Емкость между любыми контактами - не более 2 пФ.

Эффективность экранирования:

- при частоте 30 МГц - не менее 50 дБ;

- при частоте 1000 МГц - не более 30 дБ.

Число сочленений-расчленений разъёма ОНП-ЖИ-8-42/46х8-Р29-1-В - 250.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости - 25 лет.

Усилие расчленения вилки с розеткой - 127 Н (13 кгс).

Габаритные размеры - 46×8×21,5 мм.

Масса - не более 10 г.
