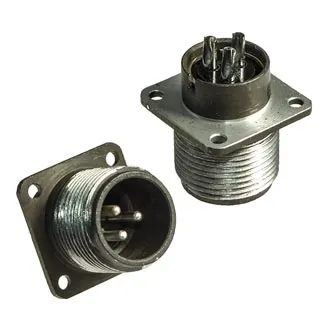

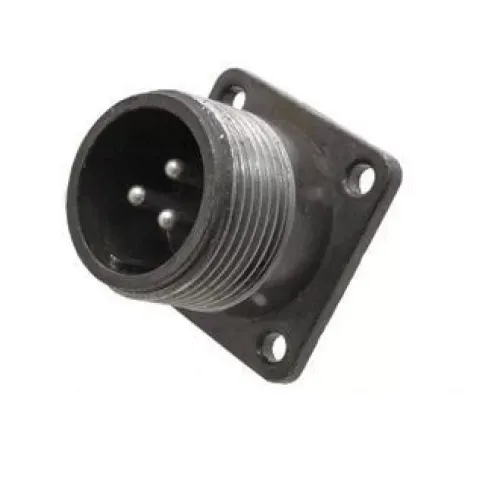

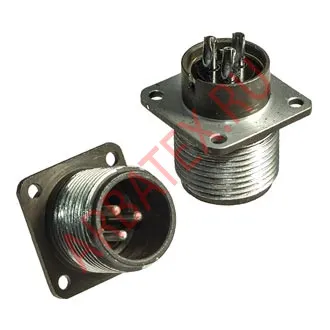

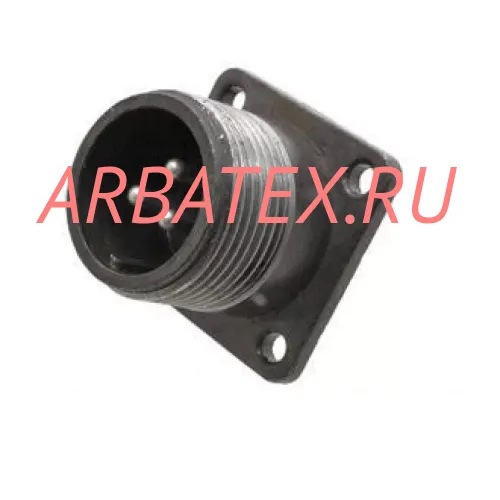

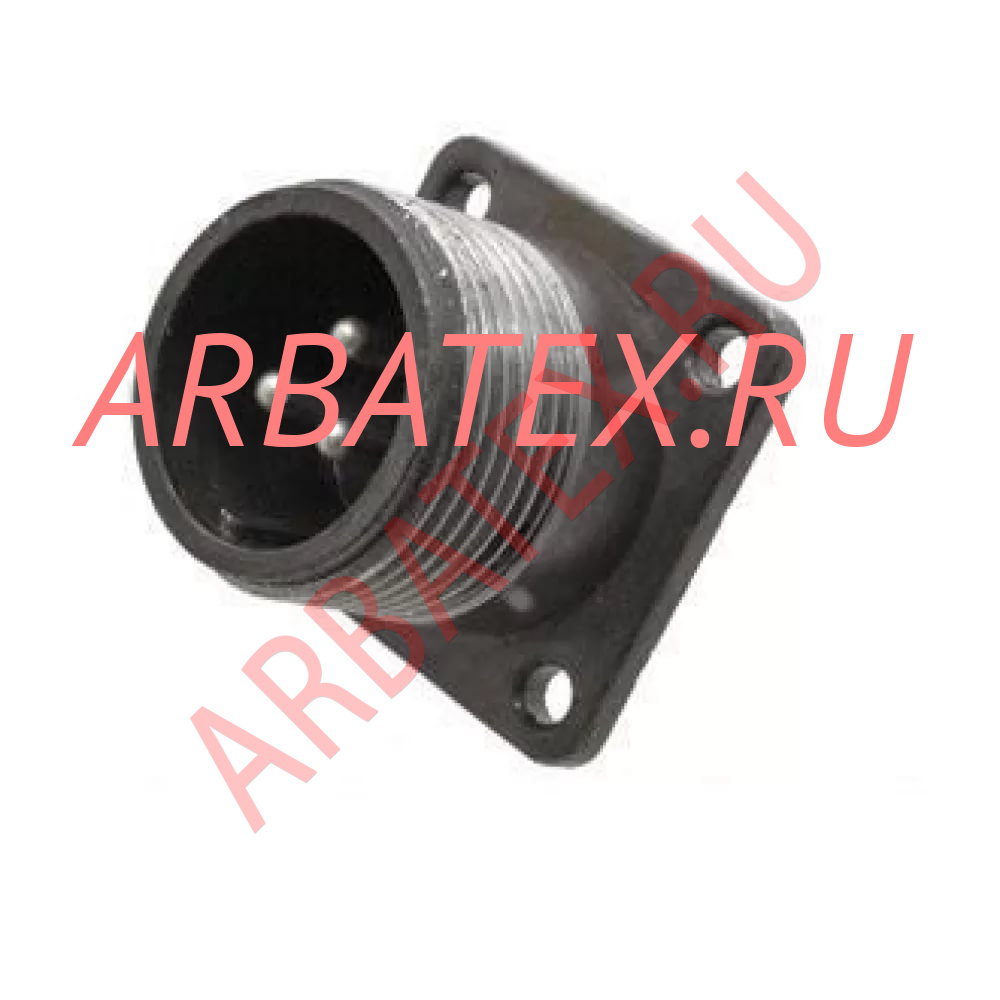

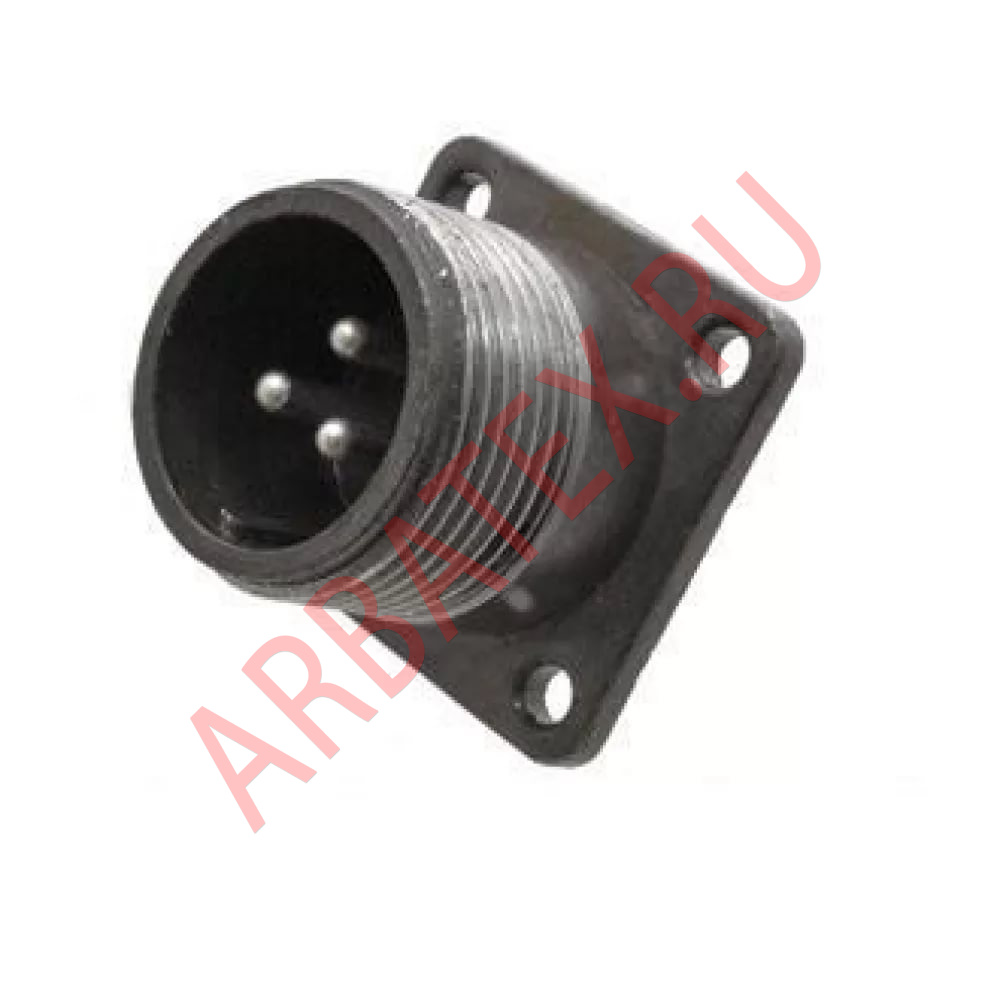

Описание разъема 2РТ20П3ЭШ7-А
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка. Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ, бР0.364.032ТУ.
Параметры разъема 2РТ20П3ЭШ7-А
Основные технические характеристики 2РТ20П3ЭШ7-А:
- Максимальное рабочее напряжение ..... 700 В
- Сопротивление изоляции ..... не менее 1000 МОм
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +100°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 20 лет
| Технические параметры соединителей 2РТ-А: |
|---|
| Рабочий ток на одиночный контакт, А: |
10....200 |
Сопротивление контактов, не более, МОм:
- диаметр контакта, 1,5 мм
- диаметр контакта, 2,5 мм
- диаметр контакта, 3,5 мм
- диаметр контакта, 5,5 мм
- диаметр контакта, 9,0 мм
|
2,5
1,0
0,75
0,3
0,15 |
| Максимальное рабочее напряжение, В: | 700 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....10000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Смена температур, °C: | от -60 до +180 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений - расчленений: | 500 |
| Срок сохраняемости, лет: | 20 |
