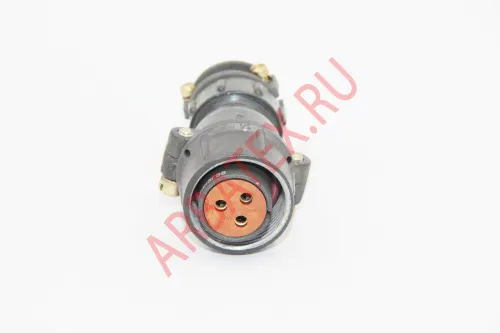

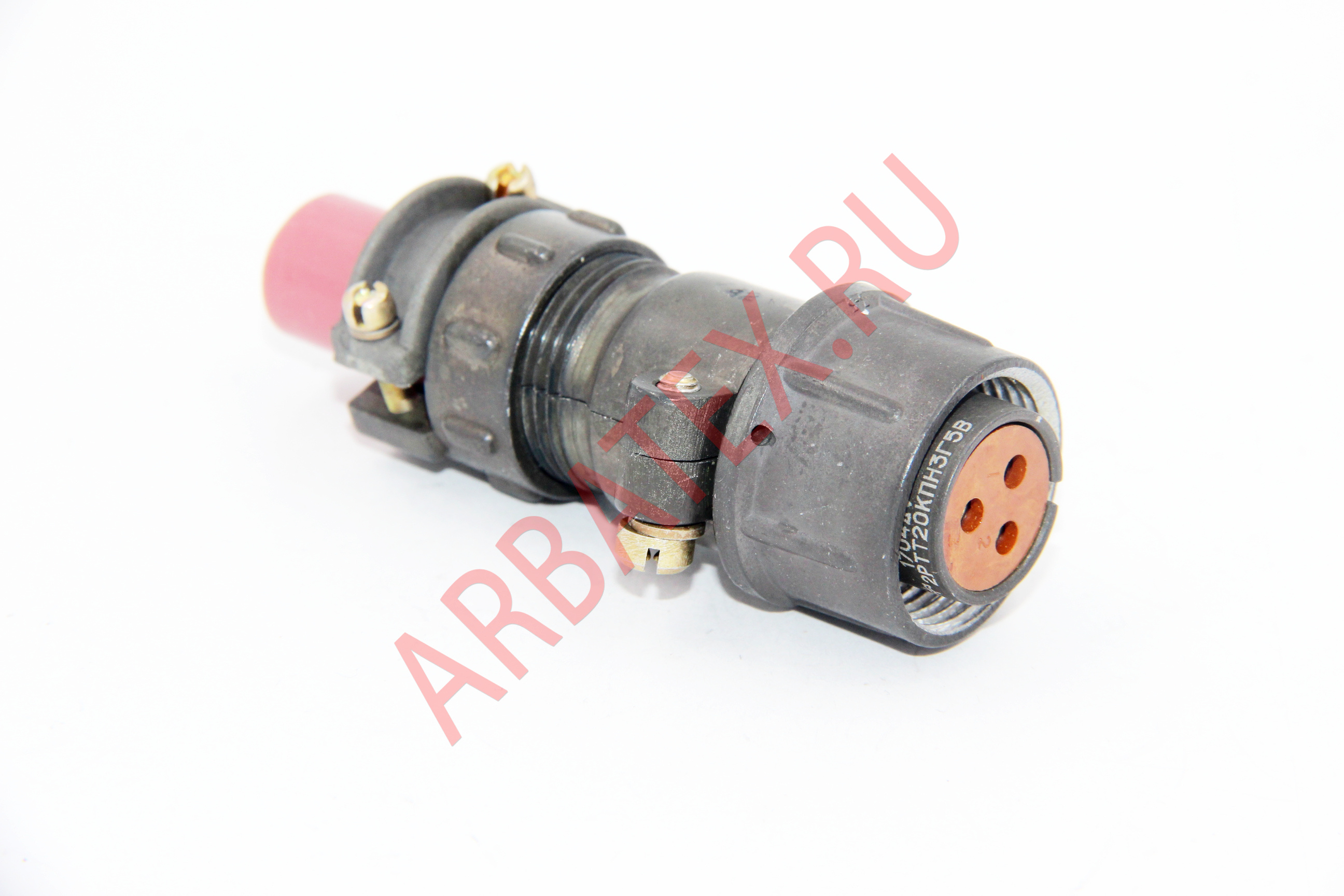

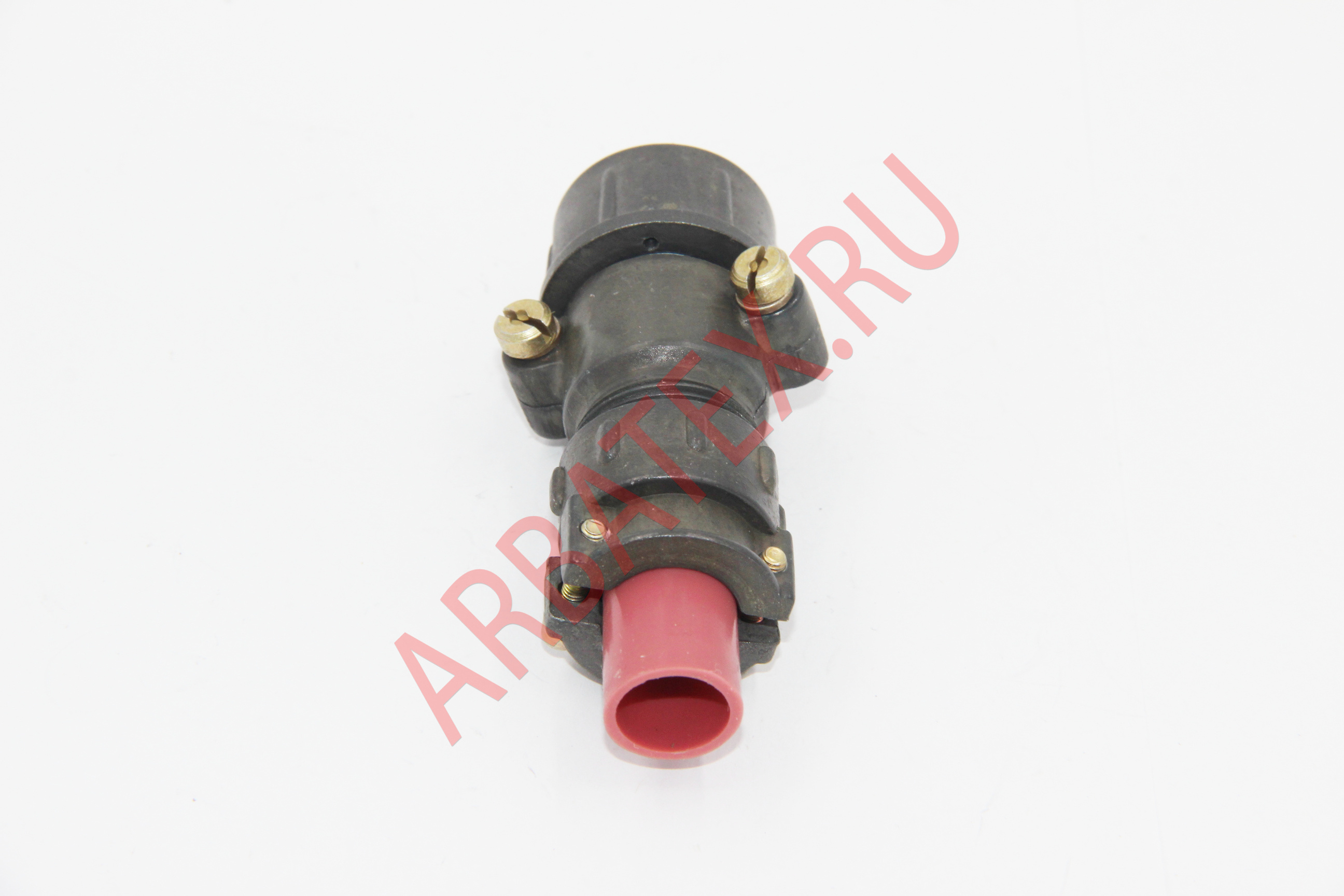

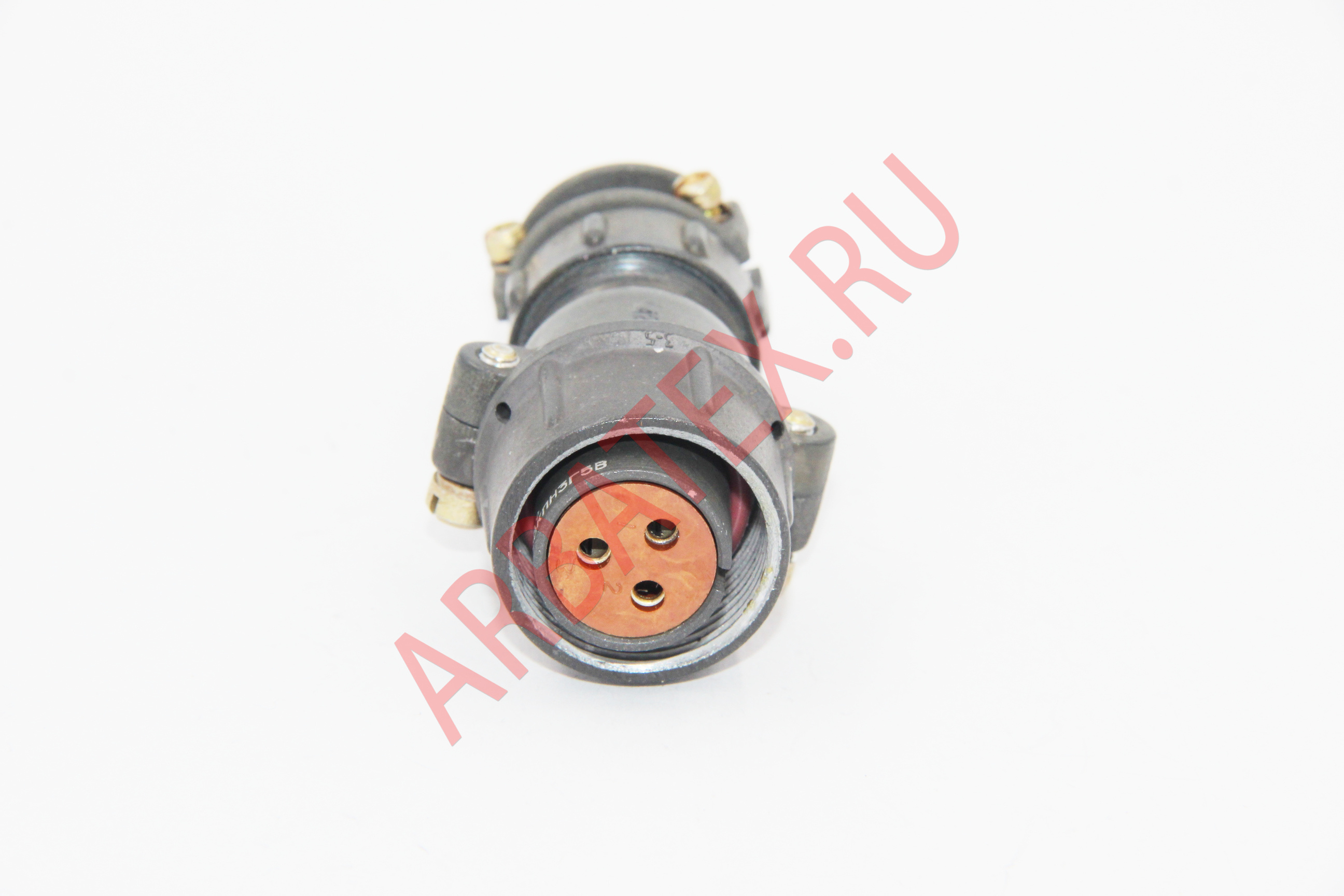

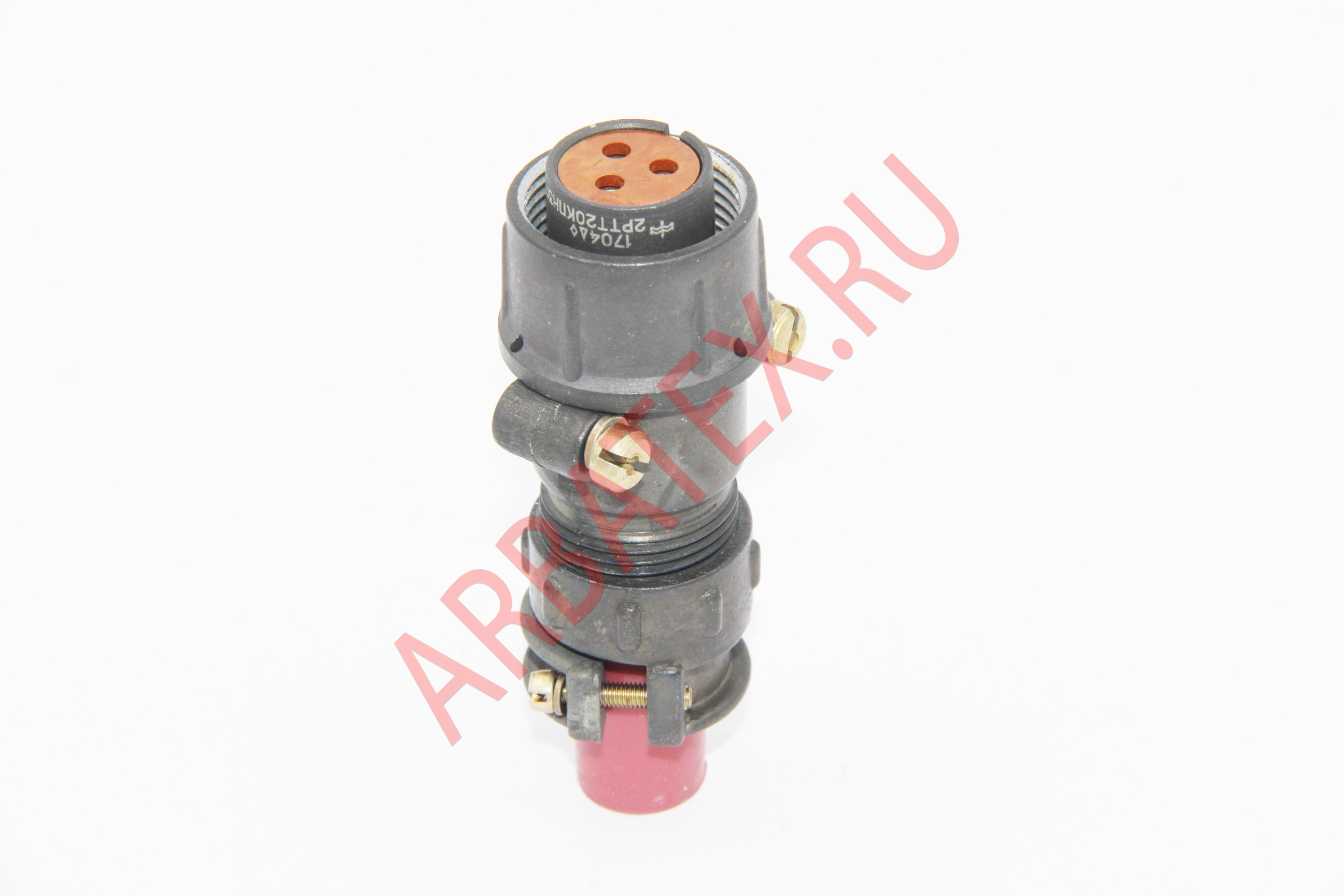

2РТТ20КПН3Г5В

Условное обозначение:

Розетка 2РТТ20КПН3Г5В, где:

2РТТ - соединитель цилиндрический низкочастотный.

20 - условный размер корпуса.

К - кабельный тип корпуса.

П - прямой вид патрубка.

Н - гайка патрубка для неэкранированного кабеля.

3 - количество контактов.

Г - розетка.

5 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КПН3Г5В:

Рабочий ток на контакт - 25 А.

Амплитудное значение напряжение - не более 700 В.

Диаметр контактов - 2,5 мм.

Покрытие контактов - серебро.

Сопротивление электрического контакта 2РТТ20КПН3Г5В - не более 1 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка - 1000 ч.

Минимальный срок сохраняемости - 15 лет.

Габаритные размеры - 29,5×74×39 мм.

Варианты исполнения изделия разъём 2РТТ20КПН3Г5В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ20КПН3Г5В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ20КПН3Г5В, 2РТТ20КПН3Г5В ОС;

- приемка заказчика - 2РТТ20КПН3Г5В ПЗ;

- военная приемка - 2РТТ20КПН3Г5В ВП.
