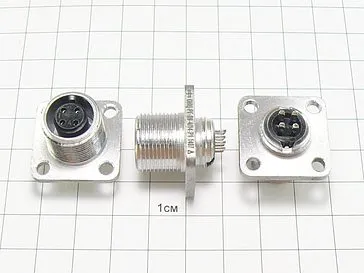

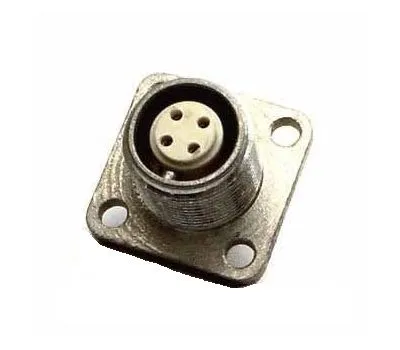

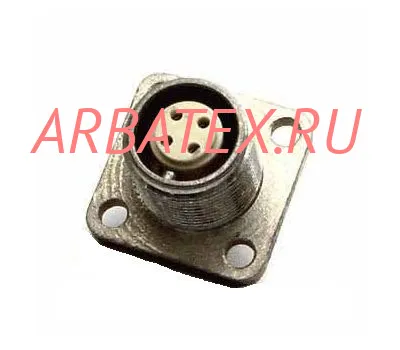

Соединитель ОНЦ-РГ-09-4/14-Р1 в виде розетки имеет 4 контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
ОНЦ-РГ-09-4/14-Р1 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов ОНЦ-РГ-09-4/14-Р1 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя ОНЦ-РГ-09-4/14-Р1- 500В.
Допустимый ток на розетку ОНЦ-РГ-09-4/14-Р1 - 10А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.
Обозначение соединителя ОНЦ-РГ-09-4/14-Р1:
ОНЦ-РГ-09-4/14-Р1
ОНЦ-РГ-09 - тип соединителя;
4 - количество контактов;
14 - условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
| Технические параметры соединителей ОНЦ-РГ-09: |
|---|
| Общее количество контактов: | 4, 7, 10, 19, 24, 32, 45, 50 |
Сопротивление контактов, не более, МОм:
- диаметр контакта 1,0 мм
- диаметр контакта 1,5 мм
|
50
30 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 5....10 |
| Максимальное рабочее напряжение, В: | 500 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 400 (40) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 5,3·10-4 (400) |
| Рабочая температура окружающей среды, °C: | от -60 до +70 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 6 |
