ДПК-2-10

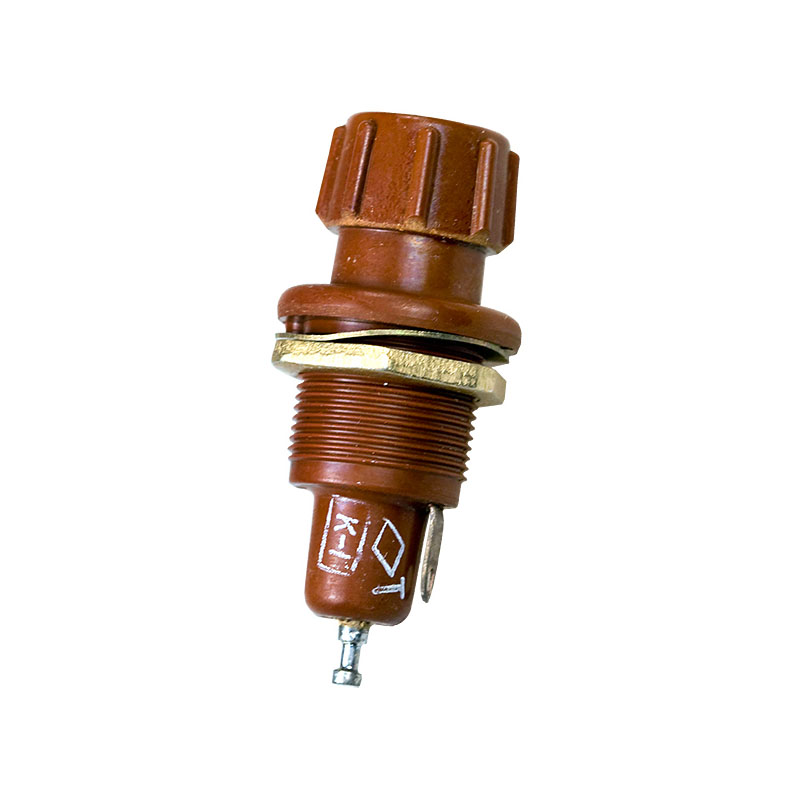

Корпуса держателей ДВП, ДП, ДПК изготовляются из термостойкого синтетического реактопласта – карболита (он же бакелит), выдерживающего температурный диапазон от -60°С до +85°С. Сам корпус состоит из нескольких разборных частей, внутрь которого устанавливается предохранитель или вставка плавкая, в зависимости от габаритных размеров. Возможна одновременная установка только одного предохранителя или вставки.

Технические характеристики ДПК-II:

Номинальный ток в каждом гнезде - от 2 А до 50 А.

Напряжение цепи постоянного тока - от 24 В до 29,4 В.

Номинальное напряжение переменного тока постоянной частоты 400 Гц и переменной частоты от 320 Гц до 1050 Гц:

- трехфазное линейное напряжение - от 187 В до 207 В;

- трехфазное фазное напряжение - от 148 В  до 159 В;

- однофазное напряжение - от 108 В  до 119 В.

Падение напряжения на выходах каждого гнезда под предохранитель в кассете (при номинальном токе), измеренное с предохранителями типа ПМ:

- от 2 А до 15 А - не более 360 мВ;

- от 20 А до 50 А - не более 200 мВ.

Количество гнезд  под предохранители - 1; 2; 3; 5; 10.

Гарантийная наработка вставлений предохранителей без нагрузки - не менее 500.

Масса:

- ДПК- II-1 - не более 25 г;

- ДПК- II-2 - не более 50 г;

- ДПК- II-3 - не более 76 г;

- ДПК- II-5 - не более 128 г;

- ДПК- II-10 - не более 250 г.

Варианты исполнения держателя ДПК-II в зависимости от вида приёмки:

- отдел технического контроля - ОТК;

- особо стойкие - ОС;

- приемка заказчика - ПЗ;

- военная приемка - ВП.
