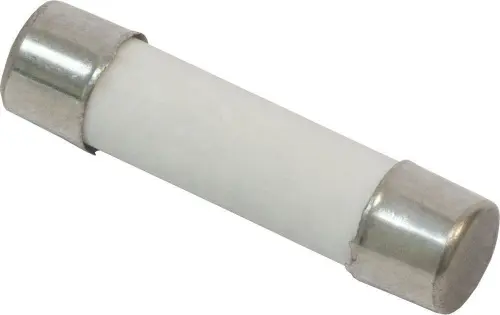

Описание плавкой вставки:
Предохранитель, вставка плавкая ВП1-1 3А, предназначена для защиты электрических цепей постоянного и переменного тока РЭА частотой 50… 2000 Гц от перегрузок и коротких замыканий. Корпус – непрозрачный (керамический)
Характеристики предохранителя ВП1-1 3А
|
Условное обозначение изделия
|
ТУ
|
Приемка
|
Номинал
(А, В)
|
|
ВП 1-1
|
АГ0.481.303 ТУ
|
«1»
|
0,25; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 А,
250В
|
|
ВП 1-1 В
|
АГ0.481.303 ТУ
|
«3»
|
|
ВП 1-1
|
ОЮ0.480.003 ТУ
|
«5»
|
|
ВП 1-1 В
|
ОЮ0.480.003 ТУ
|
«7»
|
• Рабочее напряжение .......... 250 В;
• Электрическая прочность изоляции .......... 900 В;
• Время срабатывания при Inom-2.75 для приемок «1» и «3» .......... не более 1,0 с;
• Время срабатывания при Inom-5.0 для приемок «5» и «7».......... не более 1,0 с;
• Диапазон рабочих температур ......... -60…+100 °C;
• Материал корпуса ......... керамика;
• Габаритные размеры (диаметр, длина) ..........4х15 мм;
• Масса предохранителя ..........0,5 г.
