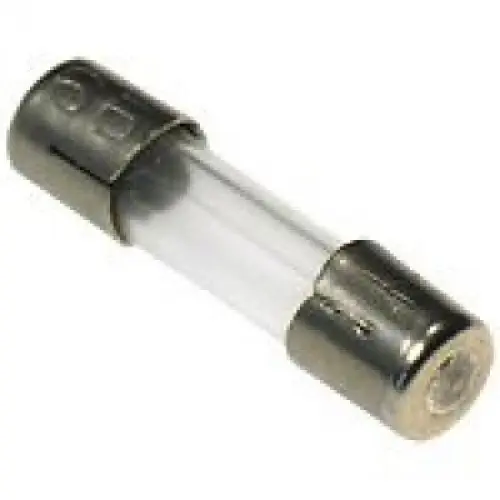

Описание плавкой вставки:
Предохранитель, вставка плавкая ВПТ19-3,15А, предназначена для защиты электрических цепей постоянного и переменного тока РЭА частотой 50… 2000 Гц от перегрузок и коротких замыканий. Корпус – непрозрачный (керамический)
Характеристики предохранителя ВПТ19-3,15А
| Условное обозначение изделия | ТУ | Приемка | Номинал
(А, В) |
| ВП 1-1 | АГ0.481.303 ТУ | «1» | 0,25; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 А,
250В |
| ВП 1-1 В | АГ0.481.303 ТУ | «3» |
| ВП 1-1 | ОЮ0.480.003 ТУ | «5» |
| ВП 1-1 В | ОЮ0.480.003 ТУ | «7» |
• Рабочее напряжение ..........250 В;
• Электрическая прочность изоляции .......... 900 В;
• Время срабатывания при Inom-2.75 для приемок «1» и «3» .......... не более1,0 с;
• Время срабатывания при Inom-4.0 для приемок «5» и «7».......... не более 1,7 с;
• Диапазон рабочих температур ......... -60…+85 °C;
• Материал корпуса .........стекло;
• Габаритные размеры (диаметр, длина) .........5,2х20 мм;
• Масса предохранителя ..........4,5 г.
