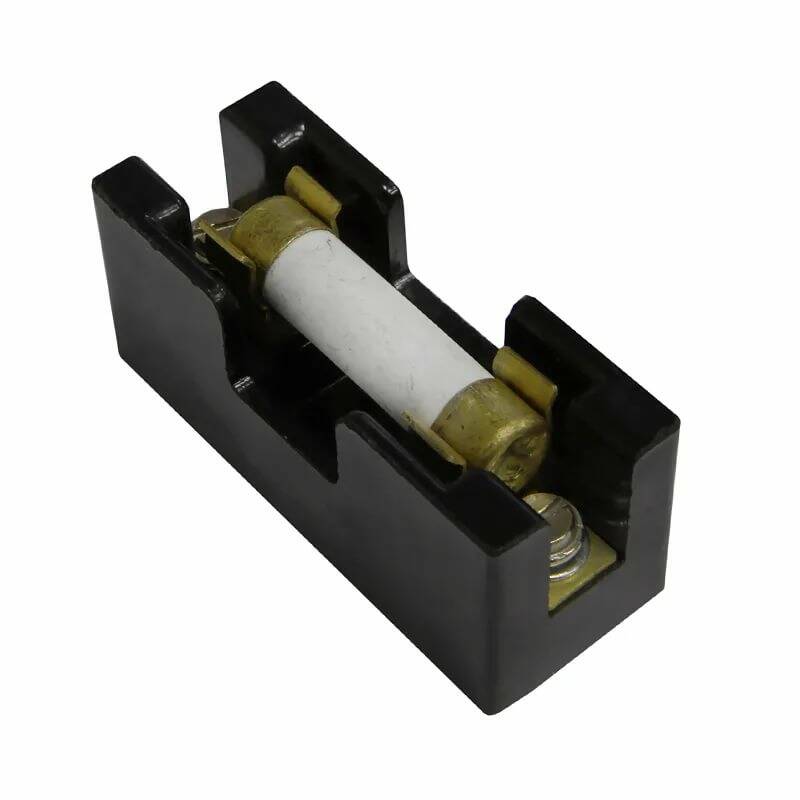

ППТ 10-220В-10А

Структура условного обозначения

оснований ППТ-10Х3:
П - предохранитель;
П - плавкий;
Т - трубчатый;
10 - номинальный ток, А: 10;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория
размещения (3) по ГОСТ 15150-69 и ГОСТ 15543.1-89. вставок ВТФ ХХ3:
ВТФ - вставка трубчатая фарфоровая;
Х - номинальный ток, А: 6,3; 10;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря до 2000 м.
Температура окружающего воздуха от минус 40 до 55°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Предохранители соответствуют группе условий эксплуатации М7 по ГОСТ 17516.1-90.
Рабочее положение в пространстве - вертикальное или горизонтальное. При горизонтальном положении плавкая вставка должна находиться над плоскостью монтажа. Допускаются отклонения от рабочего положения до 5° в любую сторону.
Номинальный режим работы предохранителей продолжительный.
Контактные соединения предохранителей соответствуют 3-му классу ГОСТ 10434-82, а наибольшая допустимая температура нагрева выводов предохранителя при протекании номинального тока не должна превышать 130°С.
Степень защиты предохранителей IР00 по ГОСТ 14255-69.
Требования техники безопасности соответствуют разделу 4 ГОСТ 17242-86.
Предохранители типа ППТ-10 для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-521.037-75. ТУ 16-521.037-75
