ПВД 100А

Используются предохранители в малогабаритных устройствах распределения электроэнергии для ограничения воздействий перегрузки или короткого замыкания. Отключающая способность достигает 60кА.

Расшифровка ПРС, ПВД, маркировка

ПРС – Х1 Х2 Х3 Х4 – Х5

П – предохранитель;
Р – резьбовой;
С – собственное изоляционное основание;
Х1 – номинальный ток основания предохранителя: 10; 25; 63; 100А;
Х2 – условное обозначение числа полюсов: двухполюсный маркируется «2»; однополюсный не маркируется; * — знак умножения;
Х3 – условное обозначение климатического исполнения по ГОСТ 15543-70: У; Т; ХЛ;
Х4 – условное обозначение категории размещения по ГОСТ 15150-69;
Х5 – буква*: условное обозначение вида присоединения проводников к выводам: П – переднее присоединение; З – заднее присоединение.
* — указывается только в документации.

ПВД-III 40А 380В — ХХ

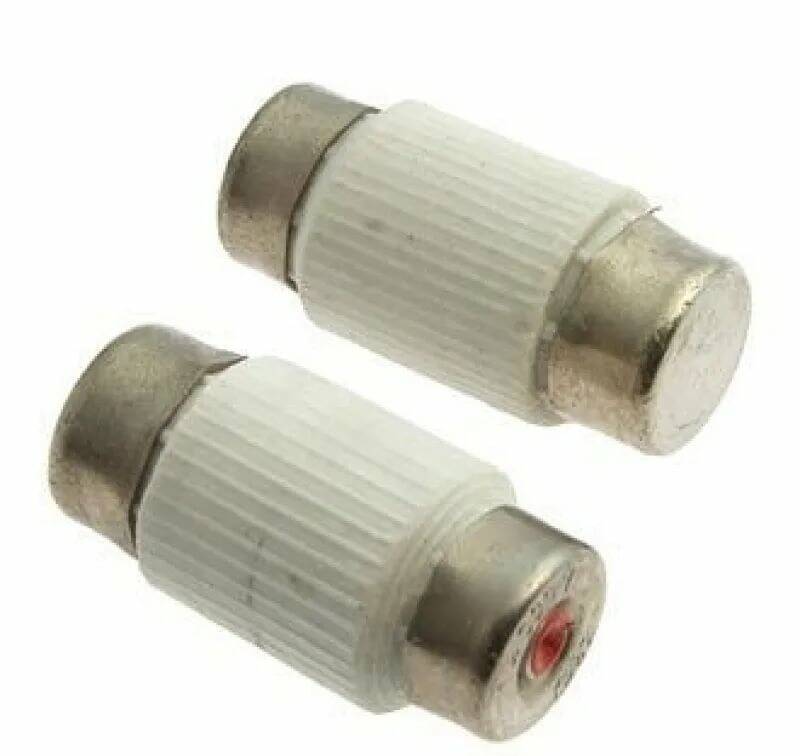

ПВД — плавкая вставка диацед. («Diazed» с немецкого – пробочный предохранитель);
III — условное обозначение габарита плавкой вставки: I — первый (1; 2; 4; 6,3; 10 А); II — второй (4; 6,3; 10; 16; 20; 25 А); III — третий (25; 40; 63 А); IV — четвертый (40; 63; 80; 100 А).
40 — величина номинального тока, А;
380 — рабочее напряжение, В;
ХХ — климатическое исполнение У3; ТЗ; ХЛ3
