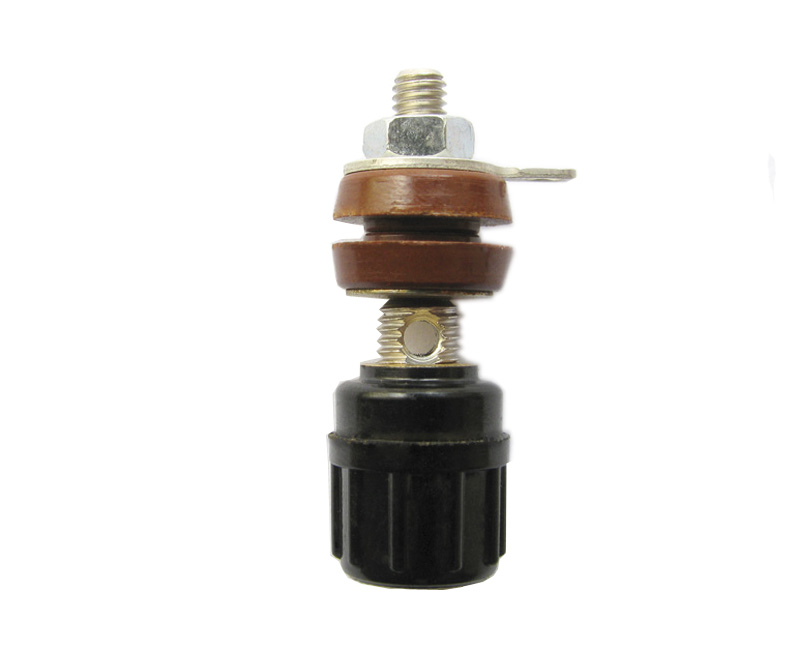

КП-1Б клемма

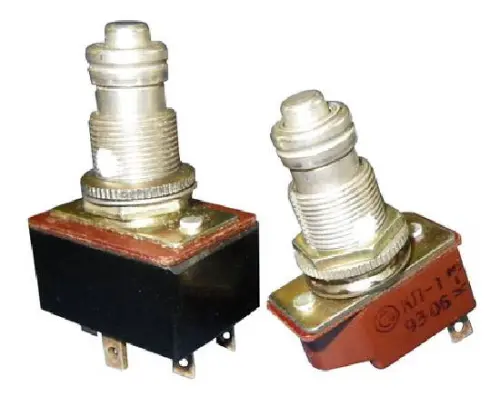

Описание кнопки КП-1Б

Кнопочные переключатели с врубными контактами предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ и В.

Основные технические характеристики

Усилие переключения:
– для изделий КП-1, КП-2 – от 15 до 65 Н (от 1,5 до 6,5 кгс);
– для изделий КП-3 – от 15 до 85 Н (от 1,5 до 8,5 кгс)
Сопротивление электрического контакта – не более 0,02 Ом
Сопротивление изоляции – не менее 1 000 МОм
Электрическая прочность изоляции – 1 100 Вэфф
Диапазон рабочих температур – от минус 600С до +700С
Коммутируемый ток от 0,01 до 6,0 А при напряжении от 0,1 до 250 В
Количество коммутационных циклов – до 10 000
Срок сохраняемости изделий:
– для изделий с приемкой «СКК» – 10 лет;
– для изделий категории качества «ВП» – 12 лет


Кнопка КП-1Б В АУБК.642240.007 ТУ, где
КП-1Б – обозначение типа кнопки (КП-1, КП-2, КП-3);
буква В – вариант климатического исполнения В (УХЛ – не указывается);
АУБК.642240.007 ТУ – номер технических условий (АУБК.642240.007ТУ – изделия с приемкой «СКК», ВР0.360.002ТУ – изделия категории качества «ВП»)
