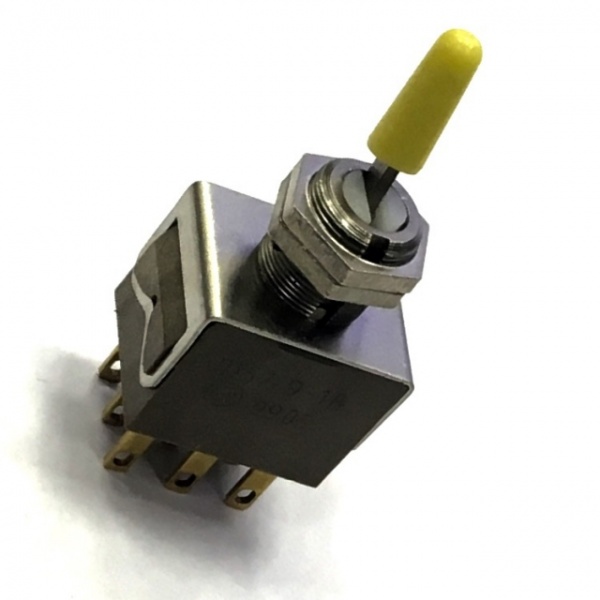

ПТ57-10Н-3В переключатель тумблерный, применяется для коммутации цепи сигнализации, питания и управления с напряжением 1х10-4В - 250В, силой тока 1х10-6А - 16А и коммутируемой мощностью до 1900Вт. Тумблеры выполняются с рычажным приводом, позволяющим укреплять резиновый защитный протектор и так и без него. В зависимости от фиксации рычага тумблеры выпускаются с фиксацией в трех положениях, в одном крайнем и среднем положениях и только в среднем положении. Монтаж проводов проводится пайкой.
Условные обозначения :
ПТ57-10Н-3В.
ПТ – Серия тумблера: переключатель тумблерный.
57 – Номер серии.
10 – Конструктивное исполнение: 1, 2, 6, 7, 9,10.
Н – после дефиса – символ изделия с приемкой «СКК» (категории качества «ВП» – не указывается).
3 – Электрический режим коммутации: 1, 3.
В – Всеклиматическое исполнение.
