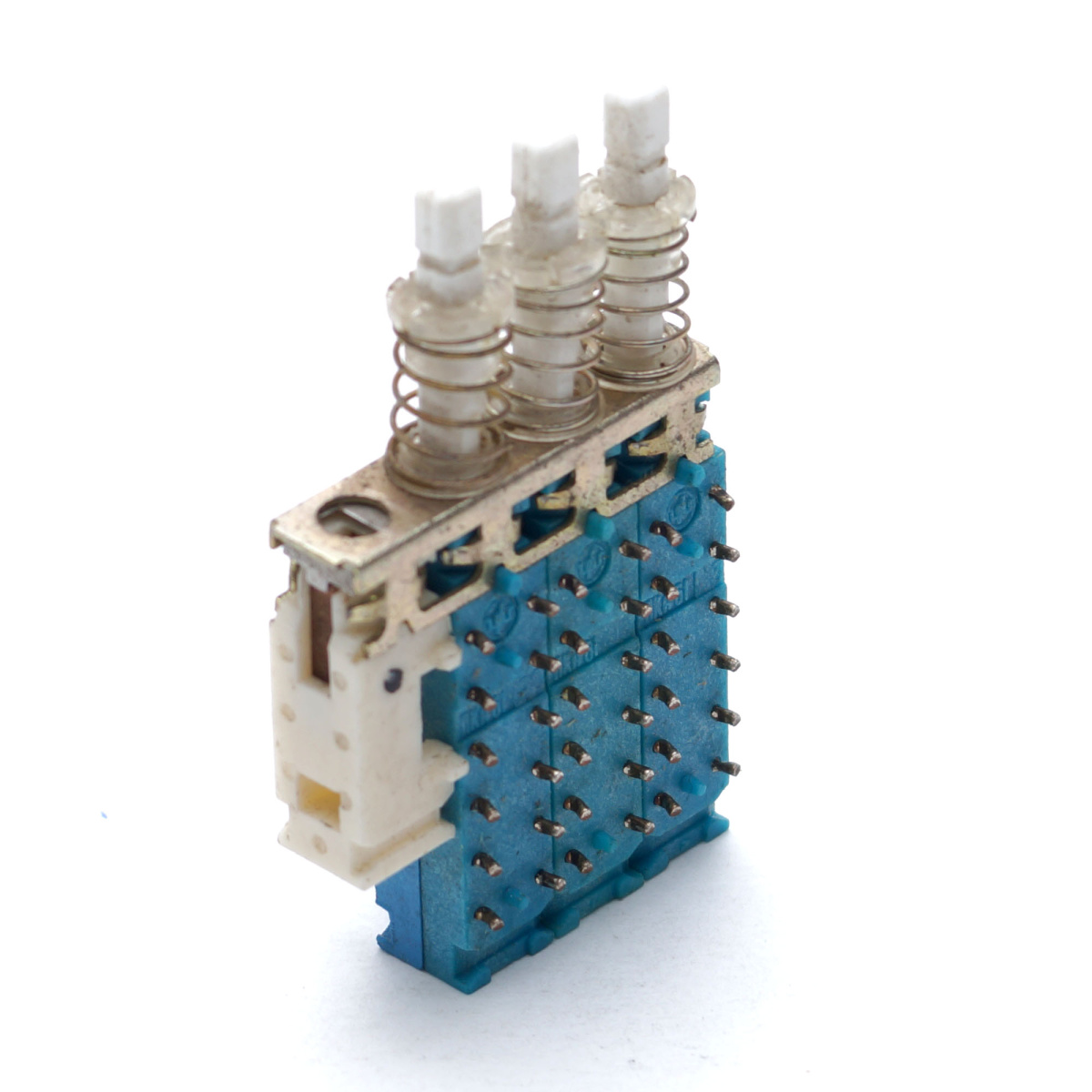

ПКН61 Н2-8-4-7,5-2 переключатель кнопочный нажимной модульный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Кнопки выполняют функции включения и отключения от 1-го до 8-ми направлений с возможностью фиксации толкателя кнопки и сопровождающейся одно-, двухцветной индикацией.
Условные обозначения :
ПКН61 Н2-8-4-7,5-2.
ПКН – Тип кнопки - переключатель кнопочный.
61 – Номер разработки.
Н – Способ фиксации: Н – независимый, З – зависимый, Б – без фиксации.
2 – Покрытия контактов – серебро.
8 – Количество модулей в переключателе: 1-13.
4 – Конструктивное исполнение: 1 – выводы на две стороны, под печатный монтаж; 2 – выводы на одну сторону, под печатный монтаж; 3 – выводы на две стороны, под объемный монтаж; 4 – выводы на одну сторону, под объемный монтаж; 5 – выводы на две стороны, под объемный монтаж, корпус расположен перпендикулярно выводам (только для одномодульных переключателей); 6 – выводы на одну сторону, под объемный монтаж, корпус расположен перпендикулярно выводам (только для одномодульных переключателей).
7,5 – Шаг между осями модулей: 7,5мм, 10мм, 15мм, 22мм.
2 – Количество групп коммутации: 2, 4, 6, 8.
Технические характеристики :
Напряжение сети - от 0,1 до 250 В. Номинальный ток - от 1·10-3 до 1 А. Сопротивление электрического контакта - 25 МОм. Электрическая прочность изоляции -550 В. Рабочая температура окружающей среды -от -45 °С до +70 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 5 лет.
