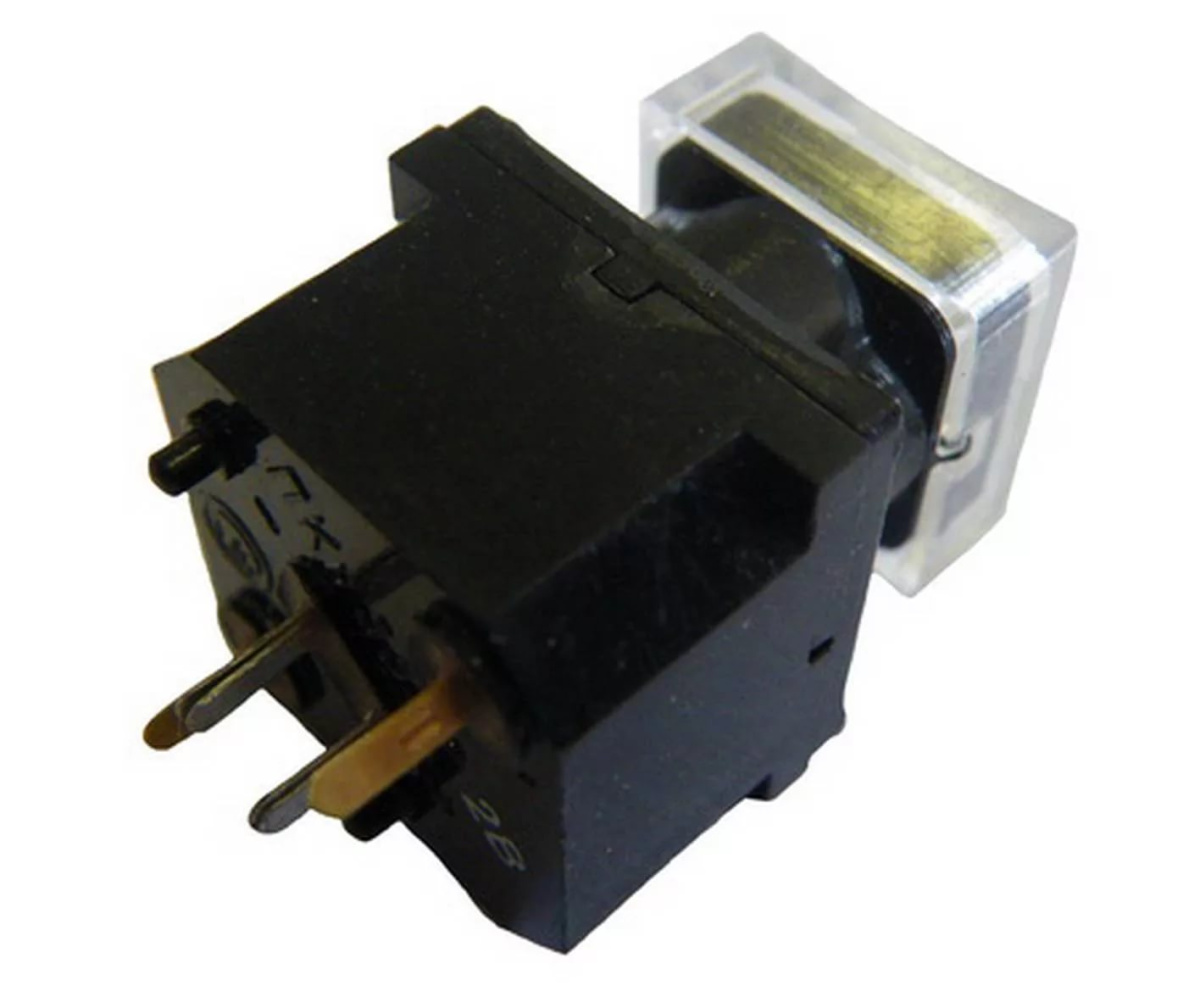

ПКН557-12В переключатель

ПКН557-12В переключатель

Описание

ПКН557-12В переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В. Световой элемент, используемый в переключателях ПКн557-1…3, 10 – индикатор единичный Зл341Г аА0.339.189ТУ.

Условные обозначения :

ПКН557-12В.
ПКН – обозначение типа переключатель кнопочный.
557 – Номер разработки.
1  – типономинал, определяющий электрическую схему, вид и размер клавиши от 1 до 14,круглая прозрачная.
В - всеклиматическое исполнение.

Технические характеристики :

Коммутируемое напряжение -от 0,1 мВ до 36 В. Коммутируемый ток - от 1 мкА до 0,1 А. Мощность - не более 3,6 В·А. Электрическая прочность изоляции -500 В (эфф.). Сопротивление электрического контакта – не более 0,05 Ом. Рабочая температура окружающей среды -от -60 °С  до +70 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 25 лет. Масса - 3,5 - 5 г.
