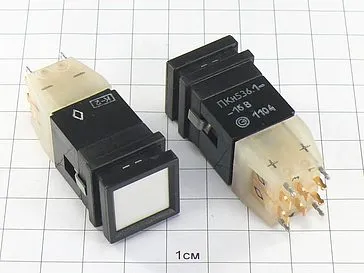

ПКН536.1-1бВ переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В. Переключатели изготавливают со световыми полями пяти цветов: – белый (наличие буквы «б» в обозначении); – желтый (наличие буквы «ж» в обозначении); – зеленый (наличие буквы «з» в обозначении); – красный (наличие буквы «к» в обозначении); – синий (наличие буквы «с» в обозначении). Световое поле может быть: – неразделенным (цифра «1» после дефиса в обозначении); – разделенным симметричным (цифра «2» после дефиса в обозначении). На световом поле возможно нанесение скрытых символов (наличие буквы «х» в обозначении).
Условные обозначения :
ПКН536.1-1бВ.
ПКН – обозначение типа переключатель кнопочный.
534 – Номер разработки.
1 – после точки – типономинал, определяющий электрические режимы коммутации 1или 2.
1 – после дефиса – вариант исполнения светового поля; 1 или 2.
б – после дефиса – вариант цвета светового поля; б, ж, з, к или с; в случае разделенного светового поля – указываются через дробь; х – исполнение под применение скрытого символа.
В - всеклиматическое исполнение.
Технические характеристики :
Коммутируемое напряжение -от 1 мкВ до 250 В. Коммутируемый ток - от 1 мкА до 4 А. Мощность - не более 300 В·А. Электрическая прочность изоляции -750 В (эфф.). Сопротивление электрического контакта – не более 0,05 Ом. Рабочая температура окружающей среды -от -60 °С до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 25 лет.
