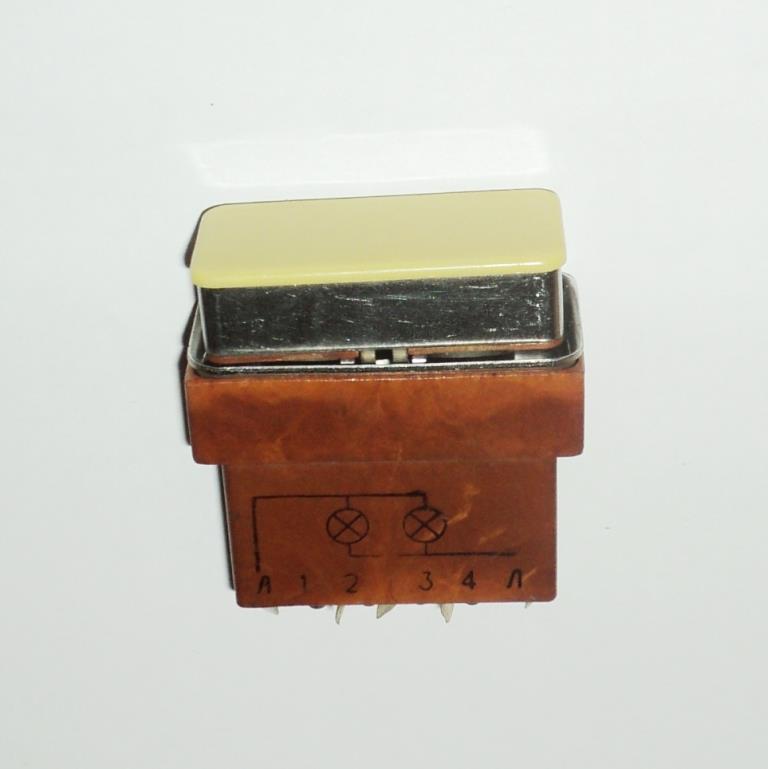

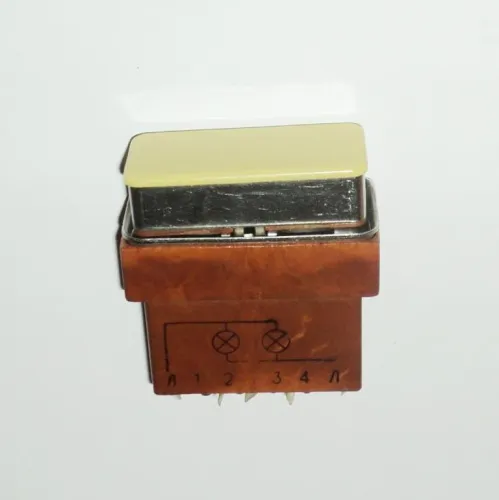

П3П1ТА-2ЖВ переключатель

П3П1ТА-2ЖВ переключатель кнопочный в том числе со световой индикацией и фиксацией, применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В. Световой элемент, используемый в переключателях – миниатюрная лампа накаливания типа  СМ28-0,05-1 ИТЛЮ.675100.001 ТУ, напряжение питания 28 В.

Условные обозначения :

П3П1ТА-2ЖВ.
П3 – Количество микропереключателей в переключателе: 2,3, 4.
П1 – Количество сигнальных ламп: 1, 2.
Т – Исполнение переключателя со световой индикацией.
А – Исполнение переключателя с фиксацией.
2 – Модификация переключателя: 1,2, 3.
Ж – вариант цвета кнопки (светового поля) переключателя; Б - белый, Ж - желтый, З - зеленый, С -синий, К - красный.
В – Климатическое исполнение.

Технические характеристики :

Коммутируемое напряжение - от 1,5 В до 250 В. Коммутируемый ток -1 х10-3 – 2,0 А. Мощность - не более 250 В·А. Сопротивление электрического контакта – не более 0,07 Ом . Электрическая прочность изоляции – 1100 В. Сопротивление изоляции – не менее 1 000 МОм. Рабочая температура окружающей среды -от -60 °C до +70 °C. Полный ход приводного элемента – не менее 8,0 мм. Масса - 15 г. Срок сохраняемости - 15 лет.
