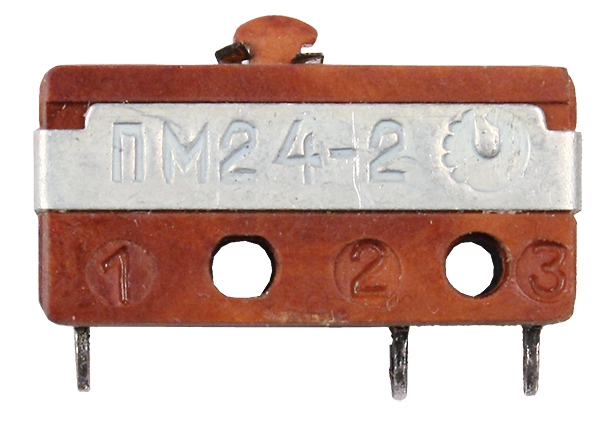

МП24-2 микропереключатель

МП24-2 миниатюрный однополюсный микропереключатель с одинарным разрывом цепи, применяется для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре. Микропереключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения. Выпускается в климатических исполнениях УХЛ и В.

Условные обозначения :

МП24-2.
ПМ24 – Обознаначение серии и типа микропереключателя.
2 – Типономинал, определяющий электрические режимы коммутации; 1,2.
В – Климатическое исполнение: В - всеклематическое; без буквы - УХЛ -умеренный и холодный климат.

Технические характеристики :

Коммутируемое напряжение,постоянного тока - 1·10^-4-36 В.
- переменного тока - 1·10^-4-250 В.
Коммутируемый ток - от 1·10 6 –до 4 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более - 0,05 Ом.
Электрическая прочность изоляции: 750 Вфф.
Усилие обратного срабатывания – не более - 0,29 Н .
Диапазон рабочих температур - от - 85°С до +125°С.
Срок сохраняемости изделий - 15 лет.
Масса - 0,7- 3,5 г.
Количество коммутационных циклов -10000.
