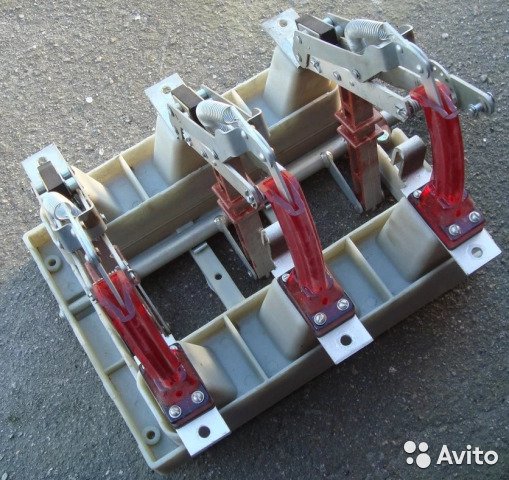

ВНМ-10/400-20-З А-3-УХЛ выключатель

ВНМ-10/400-20-З А-3-УХЛ выключатель нагрузки автогазовый ВНМ-10/400 предназначен для многократных включений и отключений под нагрузкой участков цепей трёхфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключённых участков при помощи ножей заземления.

Условные обозначения :

ВНМ-10/400-20-З А-3-УХЛ.
ВН - выключатель нагрузки;
М - модернизированный;
10 - номинальное напряжение, кВ;
400 - номинальный ток, А (400; 630);
20 - номинальная периодическая составляющая сквозного тока, кА (20; 25);
З - индекс, обозначающий наличие:
з - заземлителя; п - предохранителя;
зп - заземлители расположены за предохранителями;
пз - с предохранителями и заземлителями,
расположенными в разных сторонах выключателя
одни - сверху, другие - снизу и наоборот);
А - буква, указывающая расположение заземлителей:
А - снизу; Б - сверху;
3 - наличие устройства для подачи команды на отключение при
перегорании предохранителя - З;
УХЛ - климатическое исполнение (УХЛ, Т) и категория размещения
(2; 3) по ГОСТ 15150-69.

Технические характеристики :

Класс напряжения сети -10 КВ.
Номинальный ток - 400 А.
Номинальный ток отключения - 630 А.
Наибольший ток отключения -1000 А.
Механическая износостойкость, не менее -2000 циклов.
Срок службы - 25 лет.
