Описание

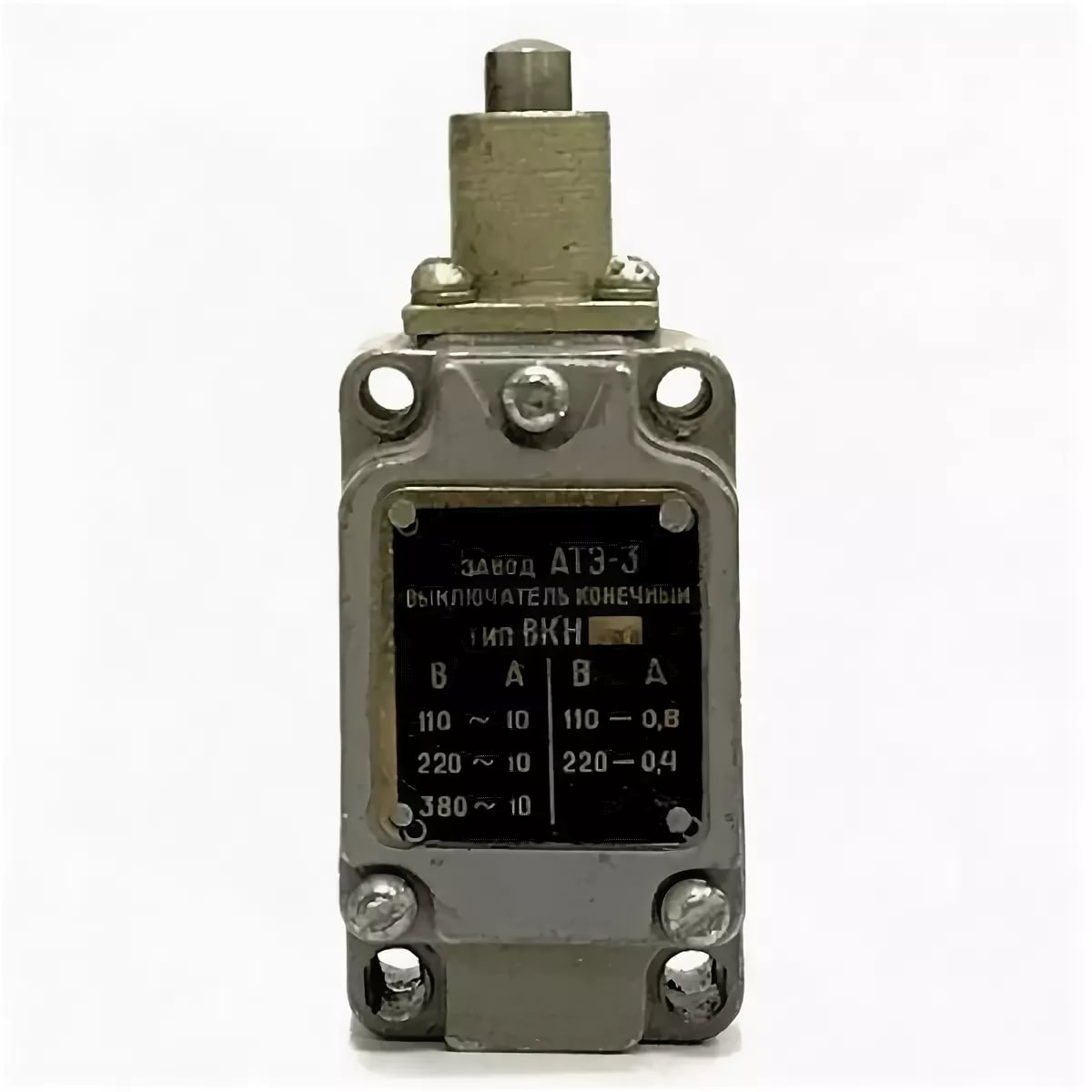

ВКН-1 выключатель конечный полумгновенного и прямого действия применяется для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта.

Условные обозначения :

ВКН-1.
ВКН - выключатель конечный .
1 - конструктивное исполнение приводного элемента; 1 - толкатель, 2 - толкатель с роликом,
4 - рычаг с роликом с переменным углом установки
(с перестройкой на селективный),
6 - пружинный рычаг, 9 - рычаг с роликом, регулируемым
по длине.

Технические характеристики :

Номинальное напряжение, В: переменного тока частотой 50 и 60 Гц - 660 постоянного тока - 440 Минимальное напряжение переменного и постоянного тока, В - 24 Номинальный ток (переменный и постоянный), А - 10.
