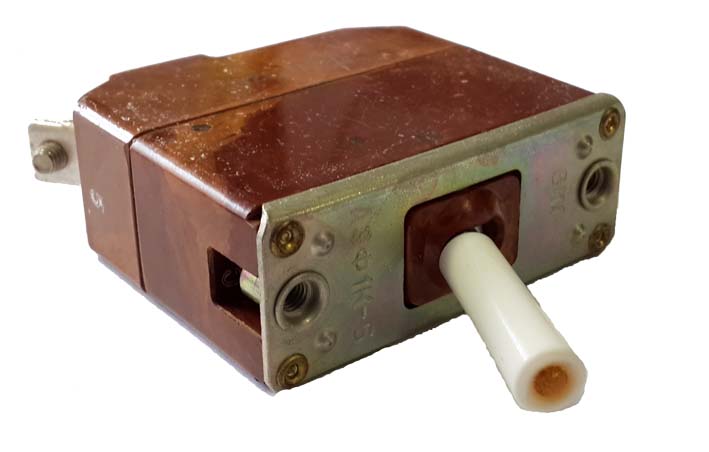

АЗФ1К-25 автомат защиты

АЗФ1К-25 автомат защиты электротехнический одно- или трёхполюсный автоматический, применяется в цепях переменного и/или постоянного однофазного или трехфазного тока с напряжением до 200В и номинальным током до 100А. Одновременно автомат являются однополюсным выключателем.

Условные обозначения :

АЗФ1К-25.
АЗ – Автомат защиты.
Ф1 – Модификация автомата защиты: Ф1 - автомат защиты сети однофазного переменного тока от 2 до 50 А; ФМ - автомат защиты магистральной сети однофазного переменного тока от 2 до 50 А.
К – Модификация автомата защиты: Без индекса "К" - автомат защиты сети для работы в обычных условиях; с индексом "К" устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.
25 - Величина номинального тока, А.

Технические характеристики :

Номинальное напряжение цепи переменного тока частотой 400+20 Гц -200 В. Номинальный ток -2А. 3А. 5А. 7,5А. 10А. 15А. 20А. 25А. 30А. 40А. 50А. Ток срабатывания теплового расцепителя -1,4 I ном. Время срабатывания теплового расцепителя при температуре окр.среды +60 °С, -30 мин. Ток срабатывания электромагнитного расцепителя - не более 8-15 I ном. Рабочая температура окружающей среды -от -60 °С  до +60 °С . Гарантийный срок хранения и эксплуатации -8 лет. Масса -125 г.
