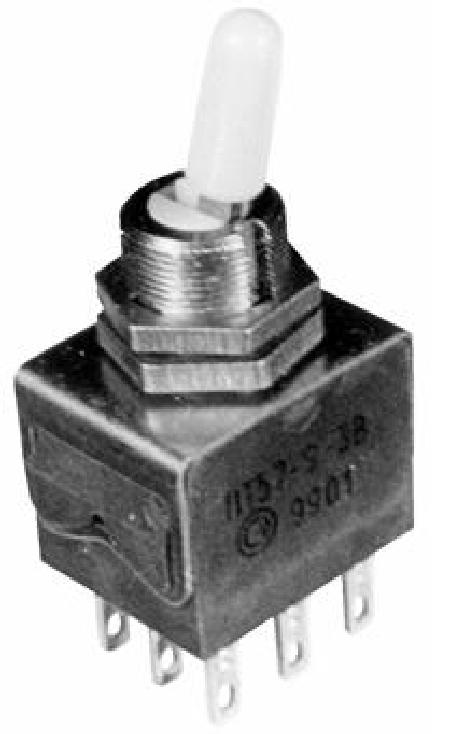

ПТ57-10-3В тумблер

ПТ57-10-3В тумблер

Характеристики

4830PWOFN

Описание

ПТ57-10-3В переключатель тумблерный, применяется для коммутации цепи сигнализации, питания и управления с напряжением 1х10-4В - 250В, силой тока 1х10-6А - 16А и коммутируемой мощностью до 1900Вт. Тумблеры выполняются с рычажным приводом, позволяющим укреплять резиновый защитный протектор и так и без него. В зависимости от фиксации рычага тумблеры выпускаются с фиксацией в трех положениях, в одном крайнем и среднем положениях и только в среднем положении. Монтаж проводов проводится пайкой.

Условные обозначения :

ПТ57-10-3В.
ПТ – Серия тумблера: переключатель тумблерный.
57 – Номер серии.

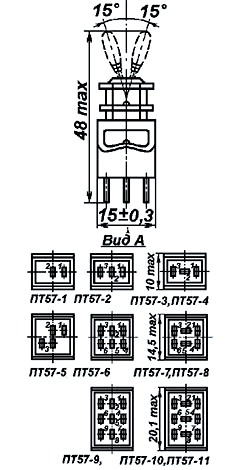

10 – Конструктивное исполнение: 1, 2, 6, 7, 9,10.
3 – Электрический режим коммутации: 1, 3.
В – Всеклиматическое исполнение.

Технические характеристики :

Сопротивление контакта, не более 0,01-0,05 Ом . Электрическая прочность изоляции- 1200В.  Сопротивление изоляции не менее- 1000 Мом. Диапазон рабочих температур от -45°С до +55°С. Гарантийная  наработка 10000 часов. Усилие переключения 0,5 – 23 H.
