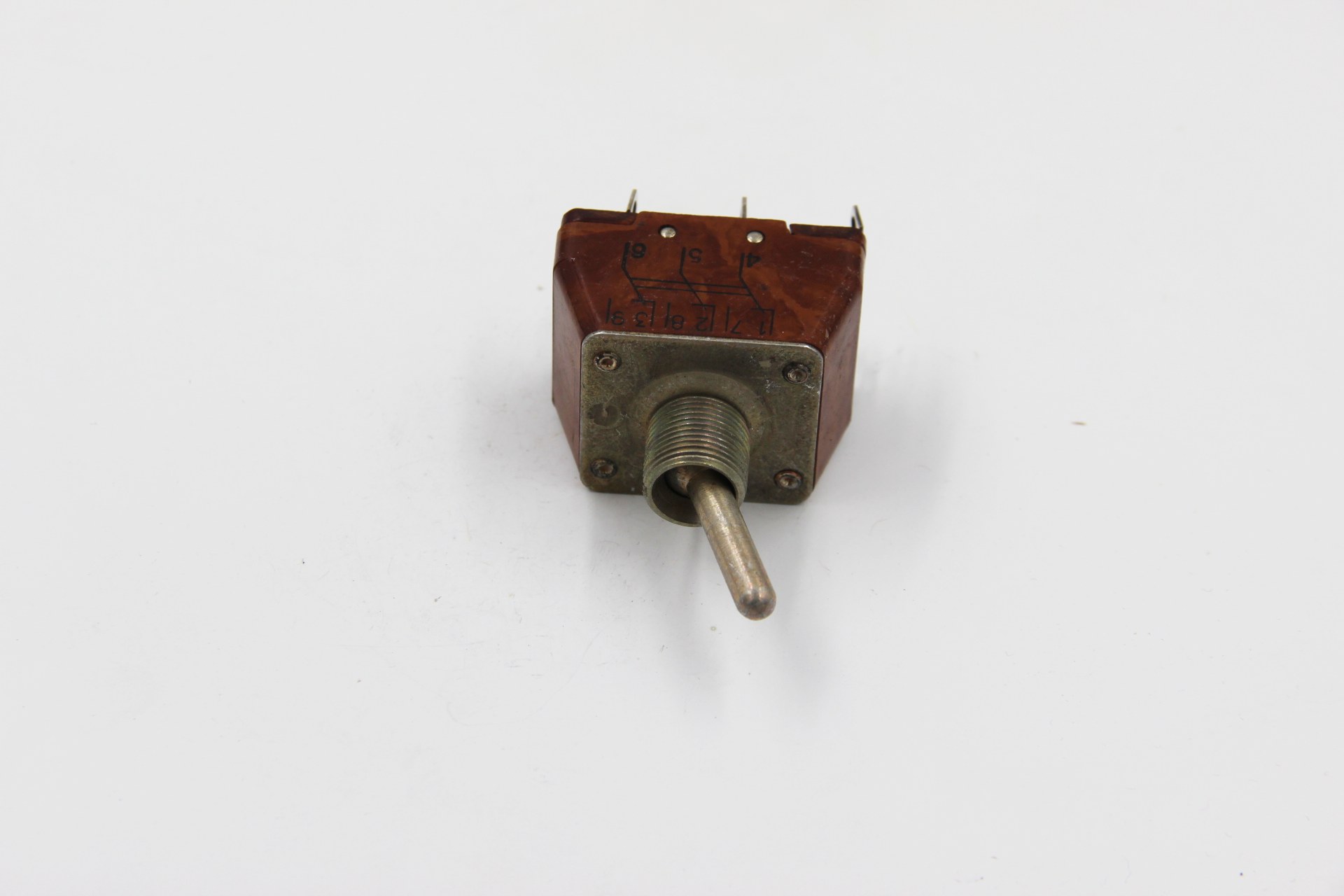

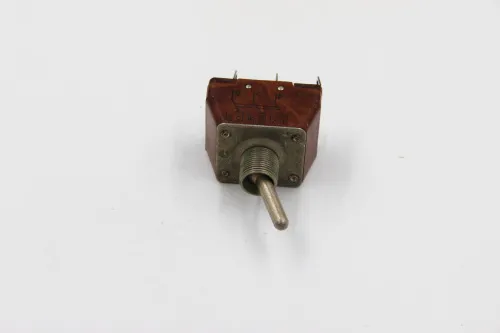

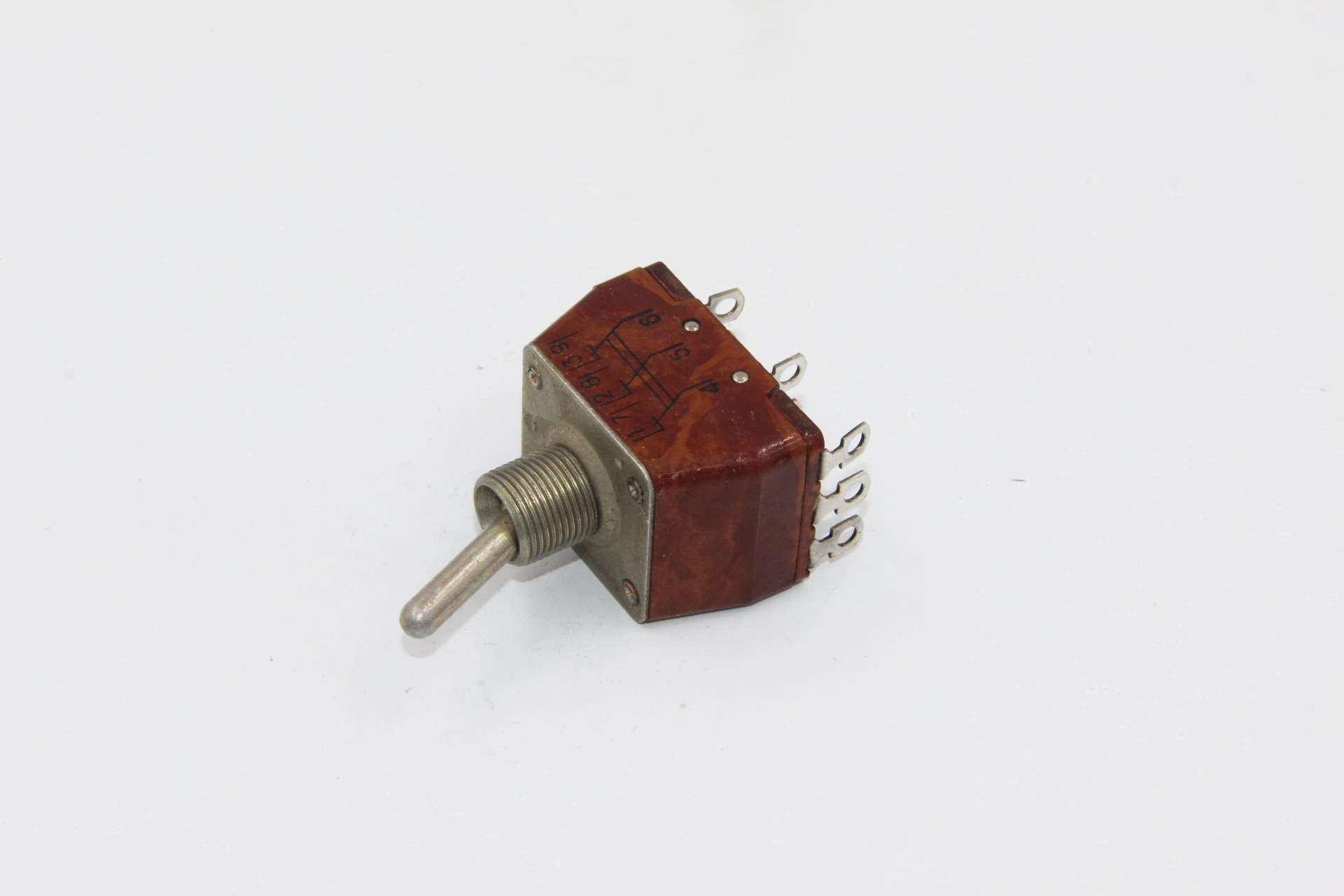

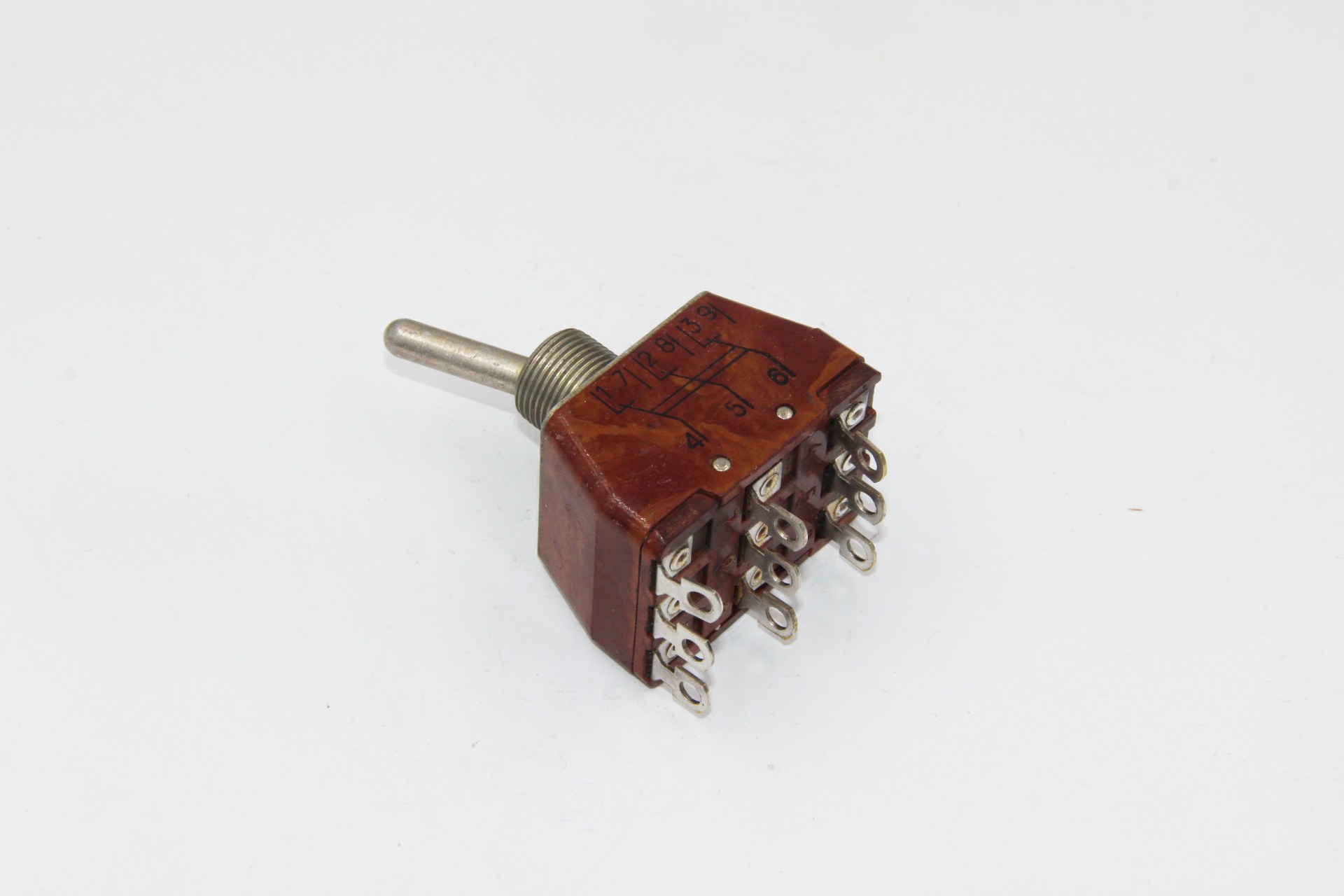

ПТ3-40В переключатель тумблерный, применяется для коммутации цепи сигнализации, питания и управления с напряжением 1х10-4В - 250В, силой тока 1х10-6А - 16А и коммутируемой мощностью до 1900Вт. Тумблеры выполняются с рычажным приводом, позволяющим укреплять резиновый защитный протектор и так и без него. В зависимости от фиксации рычага тумблеры выпускаются с фиксацией в трех положениях, в одном крайнем и среднем положениях и только в среднем положении. Монтаж проводов проводится пайкой.
Условные обозначения :
ПТ3-40В.
ПТ – Серия тумблера: переключатель тумблерный.
3 – Номер серии: 2, 3.
40 – Электрический режим коммутации: 10, 20, 30, 40.
В – Всеклиматическое исполнение.Технические характеристики :
Сопротивление контакта, не более 0,01-0,05 Ом . Электрическая прочность изоляции- 1200В. Сопротивление изоляции не менее- 1000 Мом. Диапазон рабочих температур от -60°С до +100°С. Гарантийная наработка 10000 часов. Усилие переключения 2,9 – 24,6 H.
