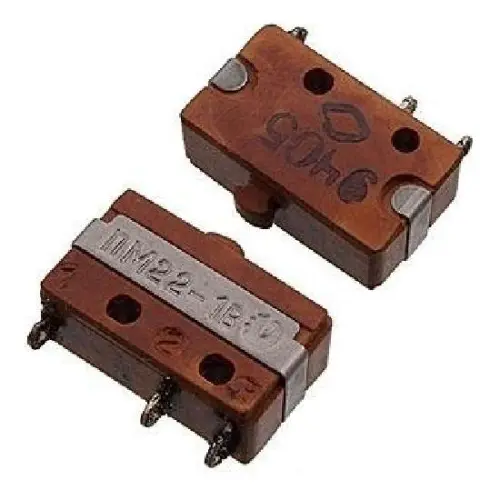

ПМ22-1 микропереключатель

Описание микропереключателя ПМ22-1

Малогабаритные однополюсные микропереключатели ПМ22-1 с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного токов в радиоэлектронной аппаратуре.
Выпускаются двух типономиналов в зависимости от коммутируемых нагрузок.

Климатические исполнения УХЛ и В.

Технические характеристики ПМ22-1:

Масса, г, не более ...... 3,5
Сопротивление контакта, Ом, не более ...... 0,05
Электрическая прочность изоляции, Вэфф ...... 750
Сопротивление изоляции, МОм, не менее ...... 1000
Время срабатывания подвижных контактов, с, не более ...... 0,01
Усилие прямого срабатывания, Н, не более ...... 0,78-2,45
Усиление обратного срабатывания, Н, не менее ...... 0,29
Ходы приводного элемента, мм
- рабочий, не более ...... 0,1-0,6
- дополнительный, не менее ...... 0,15
- дифференциальный, не более ...... 0,15

Повышенная рабочая температура среды, °С
- для приемки «1» ...... 85
- для приемки «5» ...... 125
Пониженная рабочая температура среды, °С ...... -60
Повышенная относительная влажность, %
- для исполнения УХЛ при 25°С ...... 98
- для исполнения В при 35°С ...... 98

Гарантийная наработка, ч
- для приемки «1» ...... 15000
- для приемки «5» ...... 10000
Количество коммутационных циклов ...... 50000-250000

Гарантийный срок с даты изготовления, лет
- для приемки «1» ...... 10
- для приемки «5» ...... 15
