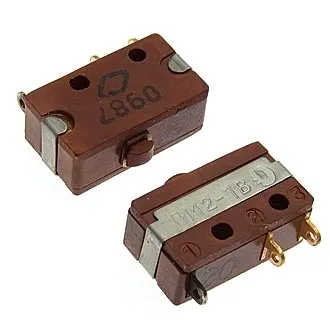

ПМ2-1В микропереключатель

ПМ2-1В микропереключатель миниатюрный однополюсной, применяется коммутации цепей сигнализации, питания и управления с напряжением 1х10-4В – 250В, силой тока 1х10-6А – 10А и коммутируемой мощностью до 360Вт.Контактная группа микропереключателя выполняет функцию включения, отключения или переключения с одного направления цепи на другое. Микропереключатель крепятся путём фиксации с помощью винтового соединения.

Условные обозначения :

ПМ - микропереключатель.

2 - номер разработки.

1 - вариант исполнения.

В – Климатическое исполнение: В - всеклематическое; без буквы - УХЛ (умеренный и холодный климат).

Технические характеристики :

Диапазон сопротивлений электрического контакта - от 0,02 Ом до 0,05 Ом.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Сопротивление электрического контакта ПМ2-1Т:

- в нормальных климатических условиях - не более 0,02 Ом;

- после воздействия температуры окружающего воздуха +125° С - не более 0,05 Ом;

- после воздействия относительной влажности воздуха 98% при температуре +40° С - не более 0,05 Ом;

- после воздействия температуры окружающего воздуха -60° С - не более 0,05 Ом;

- после воздействия 5 температурных циклов - не более 0,05 Ом;

- после воздействия солнечной радиации - не более 0,05 Ом;

- после воздействия акустических шумов - не более 0,05 Ом;

- после механических воздействий - не более 0,02 Ом;

- после испытания на износоустойчивость - не более 0,05 Ом
