ПКН115-2б/сВ переключатель

ПКН115-2б/сВ переключатель кнопочный, в том числе со световой индикацией и фиксацией, применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В. Переключатели могут изготавливаться с тремя конструктивными исполнениями кнопок: 1 - с одноцветным неразделенным цветовым и световым полем.  2 –двухцветным симметрично разделенным цветовым и световым полем. 3 –двухцветным несимметрично разделенным цветовым и световым полем. Возможно различное сочетание полей.

Условные обозначения :

ПКН115-2б/сВ.
ПКН – Тип кнопки - переключатель кнопочный.
115 – Номер разработки.
2 – Конструктивное исполнение: 1 - с одноцветным неразделенным цветовым и световым полем; 2 - c двухцветным симметрично разделенным цветовым и световым полем, 3 - c двухцветным несимметрично разделенным цветовым и световым полем.
б/с – Цвет кнопки: б - белый; ж - желтый; з - зеленый; к - красный; с - синий; б/б - белый/белый; б/ж - белый/желтый; б/с - белый/синий; б/к - белый/красный; ж/ж - желтый/желтый.
В – Всеклиматическое исполнение.

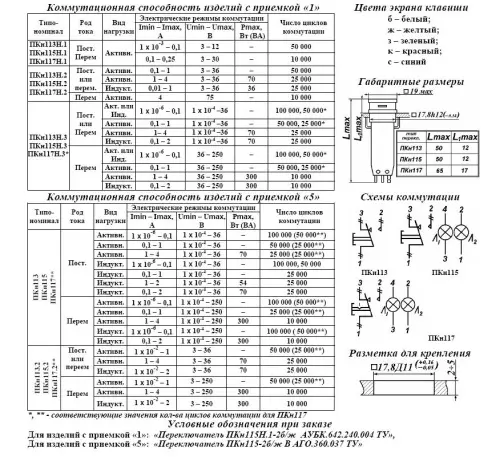

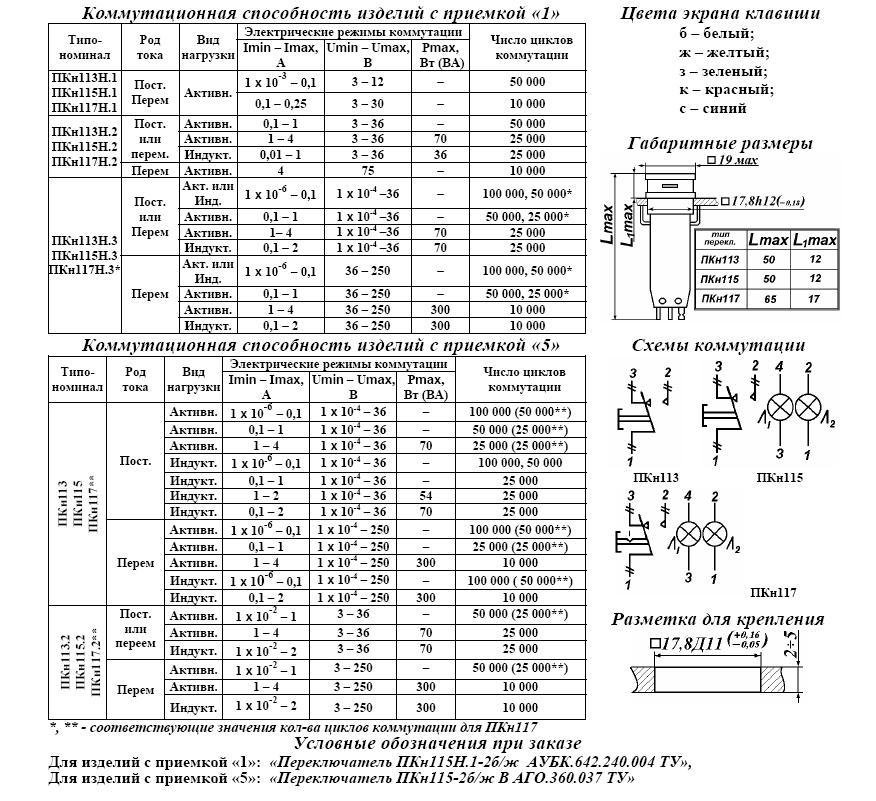

Технические характеристики :

Напряжение сети,переменный ток -от 36 – до 250 В. Номинальное напряжение постоянный ток -от 1 х 10-4 –до 36 В.  Ток - от 1 х 10-6 – до 0,1 А. Сопротивление электрического контакта - 0,05 Ом. Электрическая прочность изоляции -750 В (эфф.). Рабочая температура окружающей среды -от -60 °С  до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 15 лет. Масса - 22 г.
