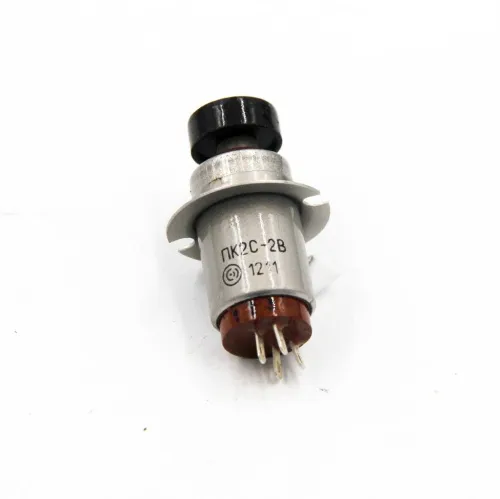

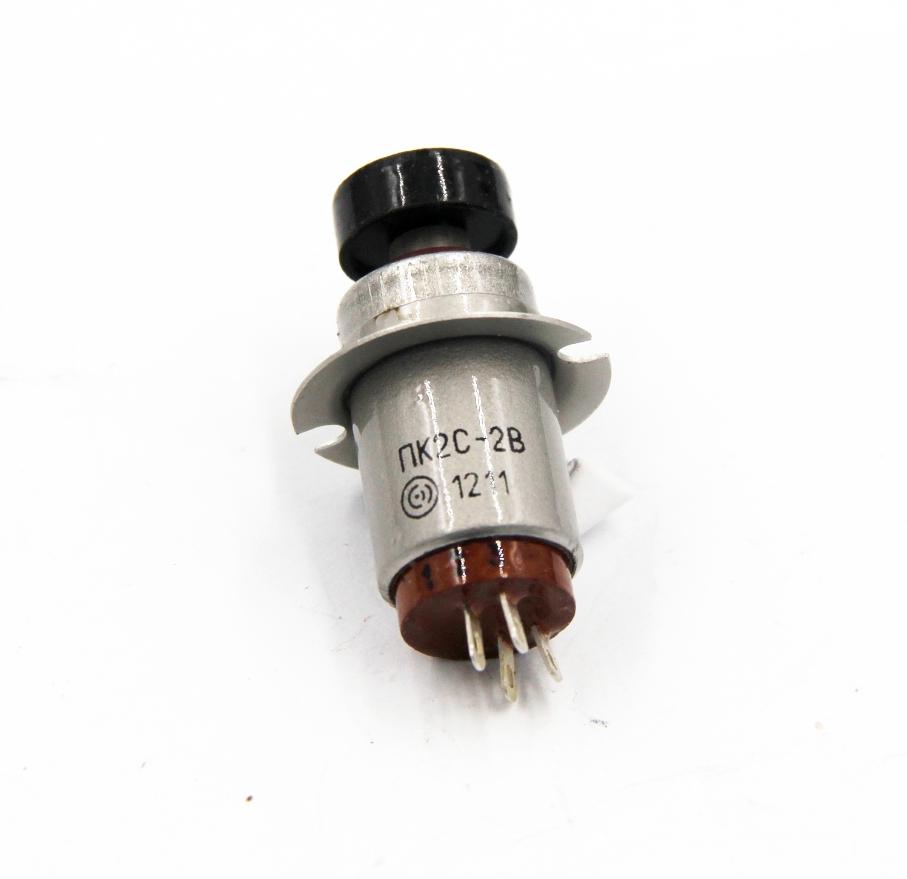

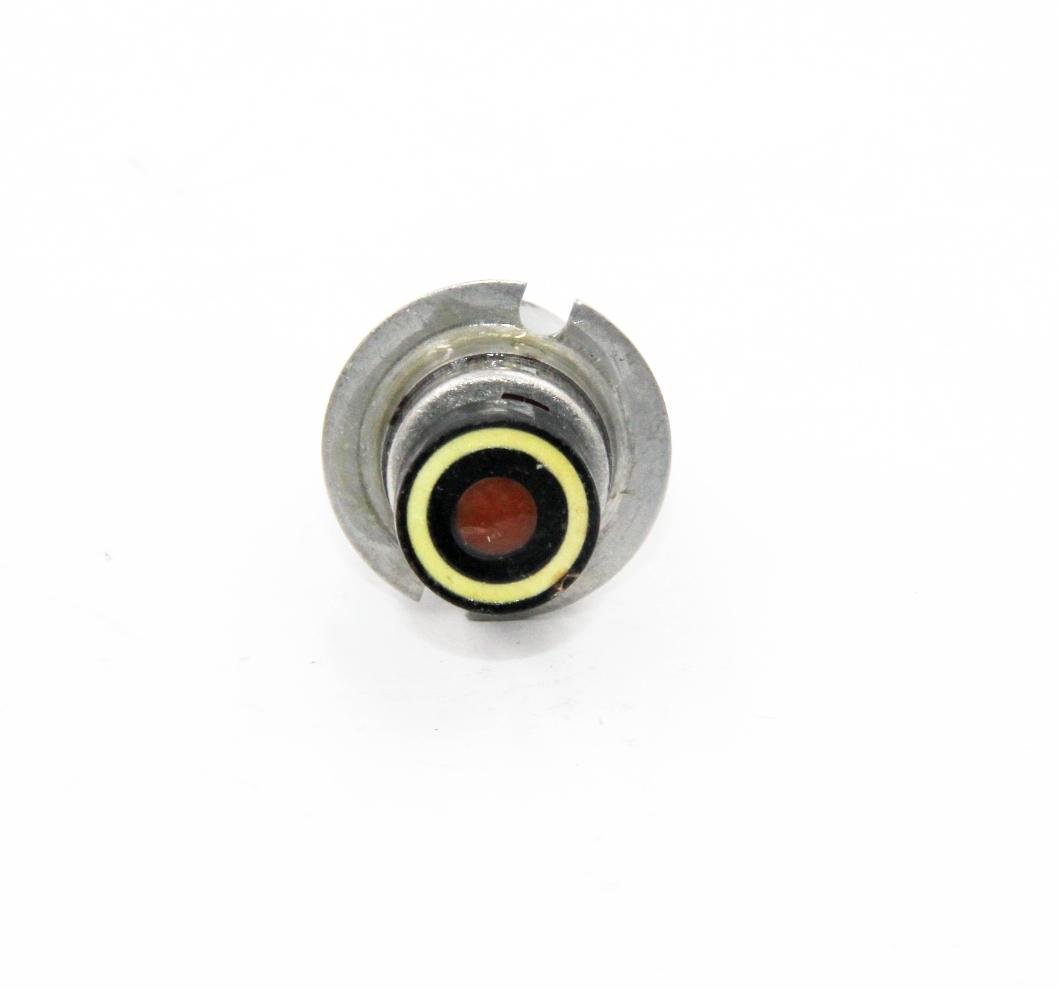

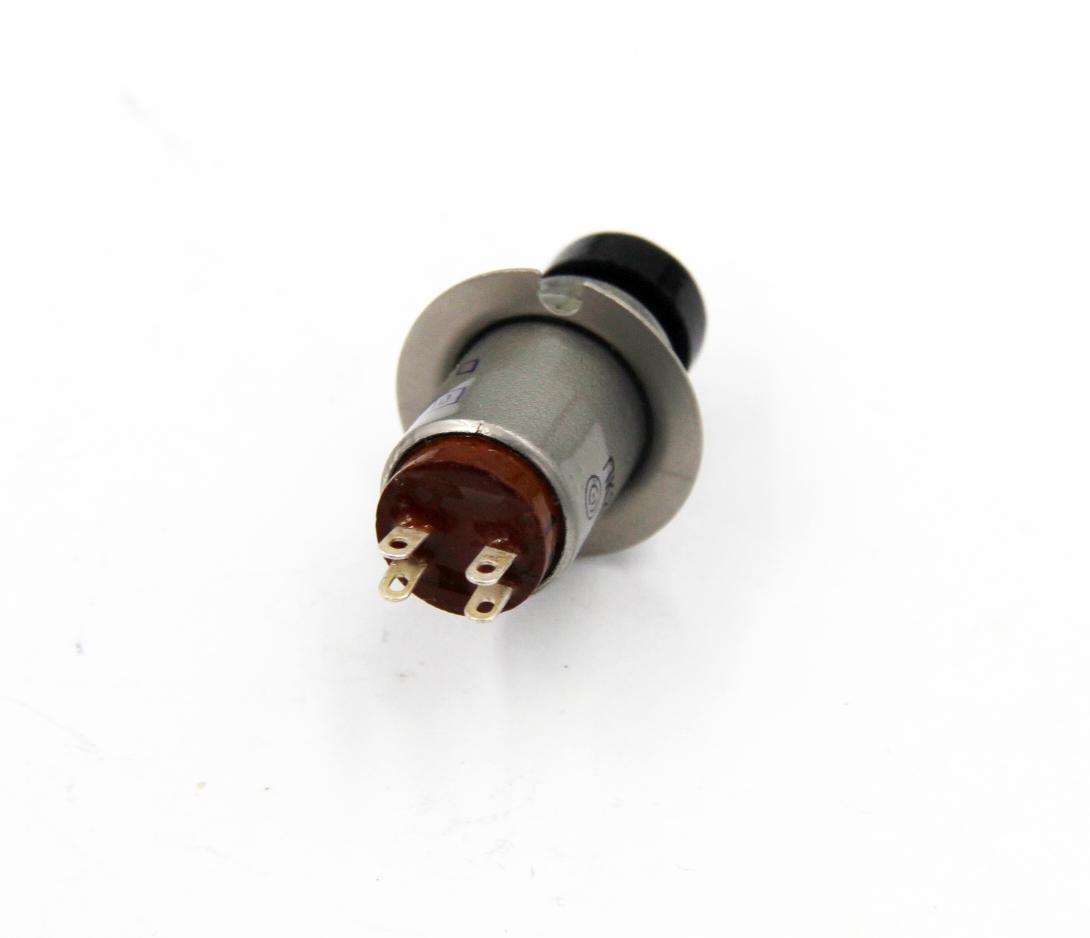

ПК2С-2В переключатель кнопочный ручного управления применяется для коммутации электрических цепей постоянного тока и переменного тока в радиоэлектронной аппаратуре, предназначены для объемного монтажа. Климатическое исполнение В.
Условные обозначения :
ПК2С-2В.
ПК2 – Серия кнопки: переключатель кнопочный ручного управления.
С – вариант исполнения покрытия кнопки; С – светосостав, Э – эмаль; указывается только для кнопок ПК1 и ПК2.
2 – после дефиса – типономинал, определяющий электрические режимы коммутации; 1, 2 или 3; типономинал 2 для кнопок ПК19 – не указывается.
В – климатическое исполнение.Технические характеристики :
Коммутируемое напряжение постоянного тока -от 0,05 до 36 В. Коммутируемое напряжение переменного тока -от 0,05 до 250 В. Коммутируемый ток -при активной нагрузке - 10-6 - 2 А. Сопротивление электрического контакта -0,05 Ом. Максимальная мощность -36 -90 Вт. Электрическая прочность изоляции -750 В. Сопротивление изоляции -1000 Мом. Рабочая температура окружающей среды -от -60 °C до +100 °C. Масса -15 г. Срок сохраняемости - 15 лет.
