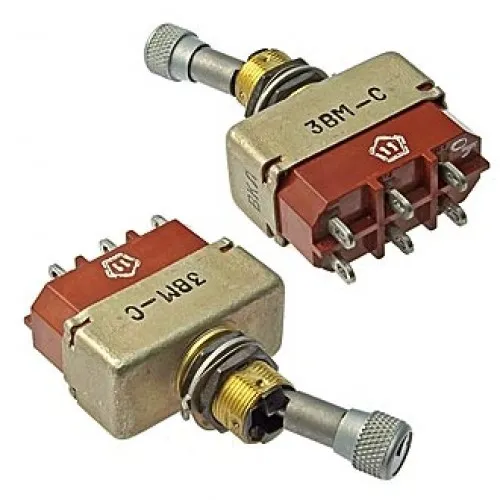

3ВМ-С выключатель

3ВМ-С выключатель малогабаритный применяется в электрических цепях постоянного и переменного токов с активными и индуктивными нагрузками в различных климатических условиях. Индекс “С” показывает наличие в изделиях стопора.

Условные обозначения :

3ВМ-С.
3 - число полюсов: 1 (в обозначении не указывается) 2; 3.
МВ - вид изделия: ВМ - выключатель малогабаритный.
С - наличие стопора.

Технические характеристики :

Коммутируемое напряжение постоянного тока - 27 В.
Коммутируемое напряжение переменного тока - от 108 В до 119 В; от 187 В до 207 В.
Коммутируемый ток;
при активной нагрузке -5 А.
при индуктивной нагрузке - 3 А.
Сопротивление изоляции – не менее 20 МОм.
Падение напряжения на выводах - 260 мВ.
Усилие обратного срабатывания – от 4,9 Н до 24,5 Н.
Диапазон рабочих температур - от - 60°С до +60°С.
Срок сохраняемости изделий - 10 лет.
Масса - 30 - 35 г.
