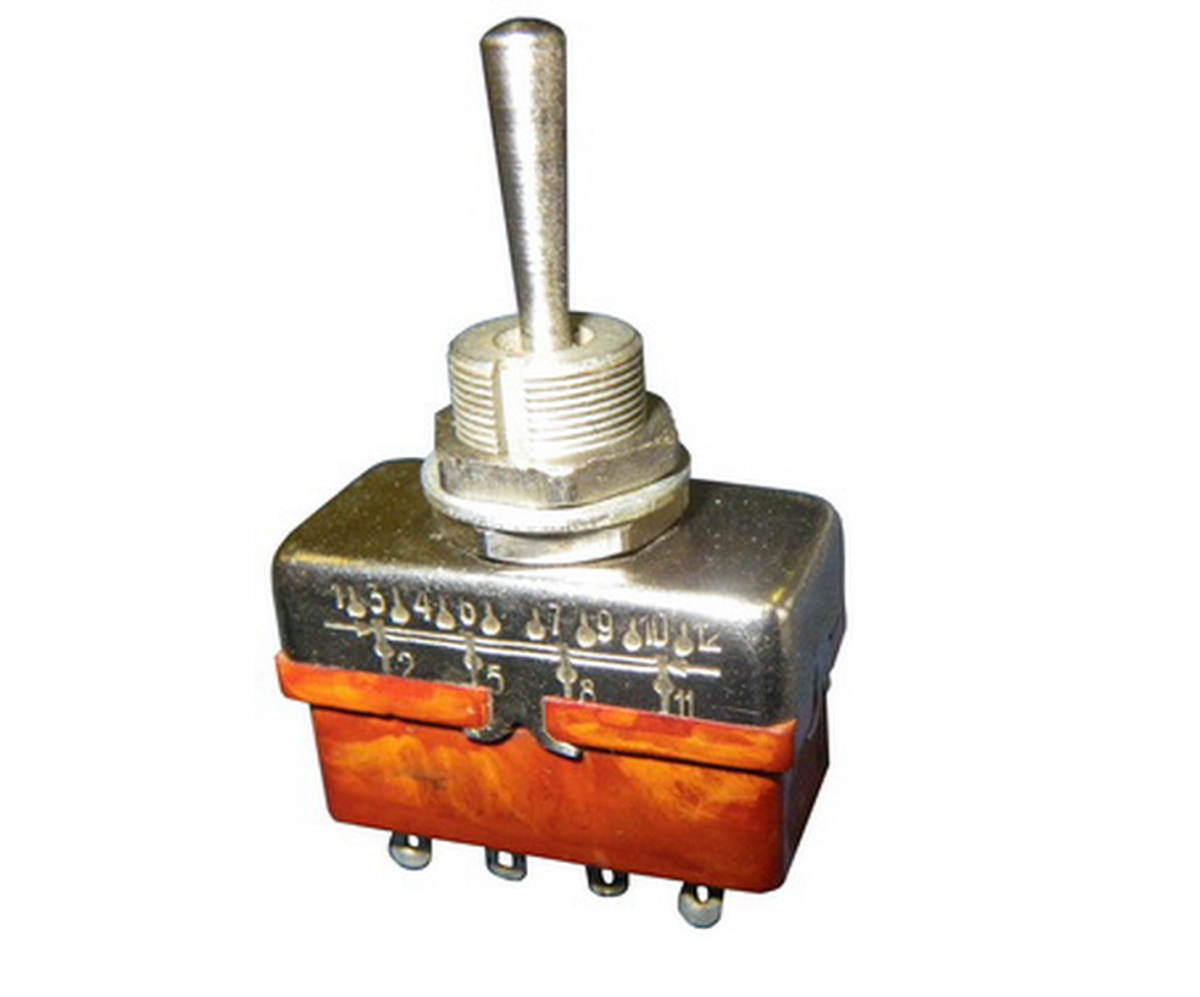

ПТ11-1В четырехполюсный миниатюрный переключатель тумблерный применяется в цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблеры изготавливаются во всеклиматическом исполнении, являются изделиями ручного управления и предназначены для объемного монтажа. Монтаж проводов проводится пайкой.
Условные обозначения :
ПТ11-1В.
ПТ11 – Серия тумблера: переключатель тумблерный.
1 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2).
В – климатическое исполнение В.
Технические характеристики :
Сопротивление электрического контакта – не более 0,05 Ом. Сопротивление изоляции – не менее 1000 Мом. Испытательное напряжение от 500 В эфф. до 750 В эфф. Диапазон рабочих температур – от -60°С до +85°С. Гарантийный срок 15 лет. Усилие переключения – от 2,94 до 14,7 Н.
