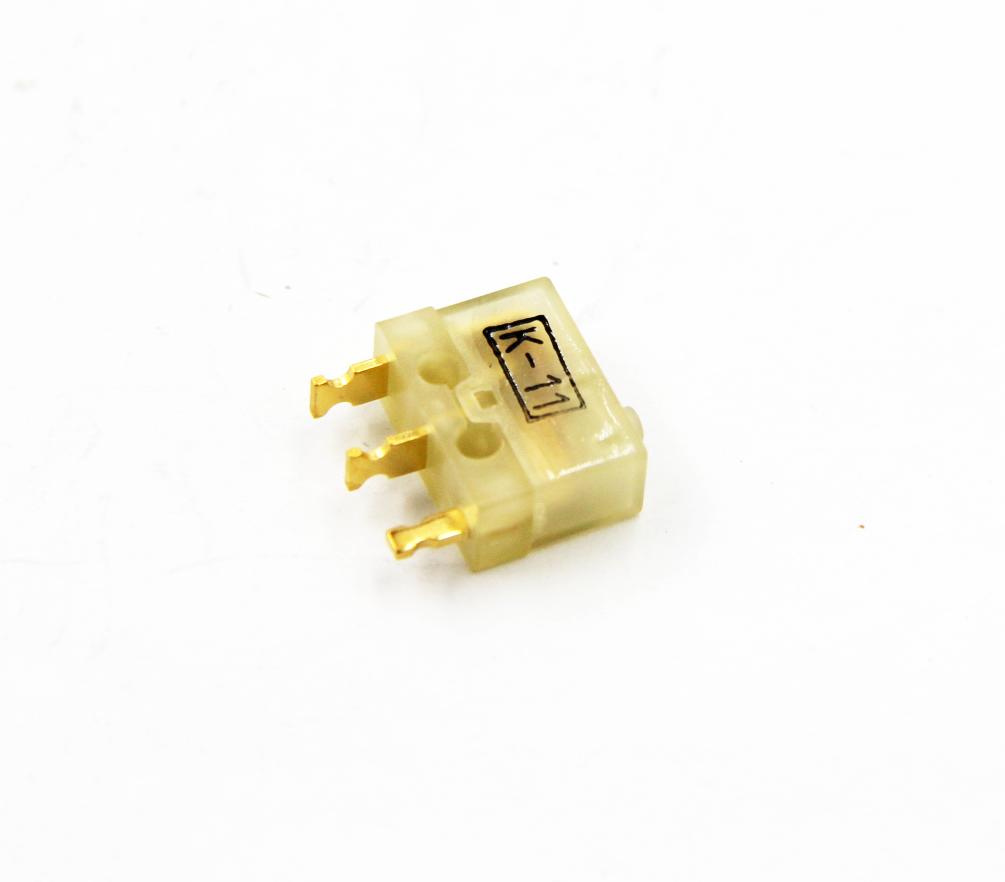

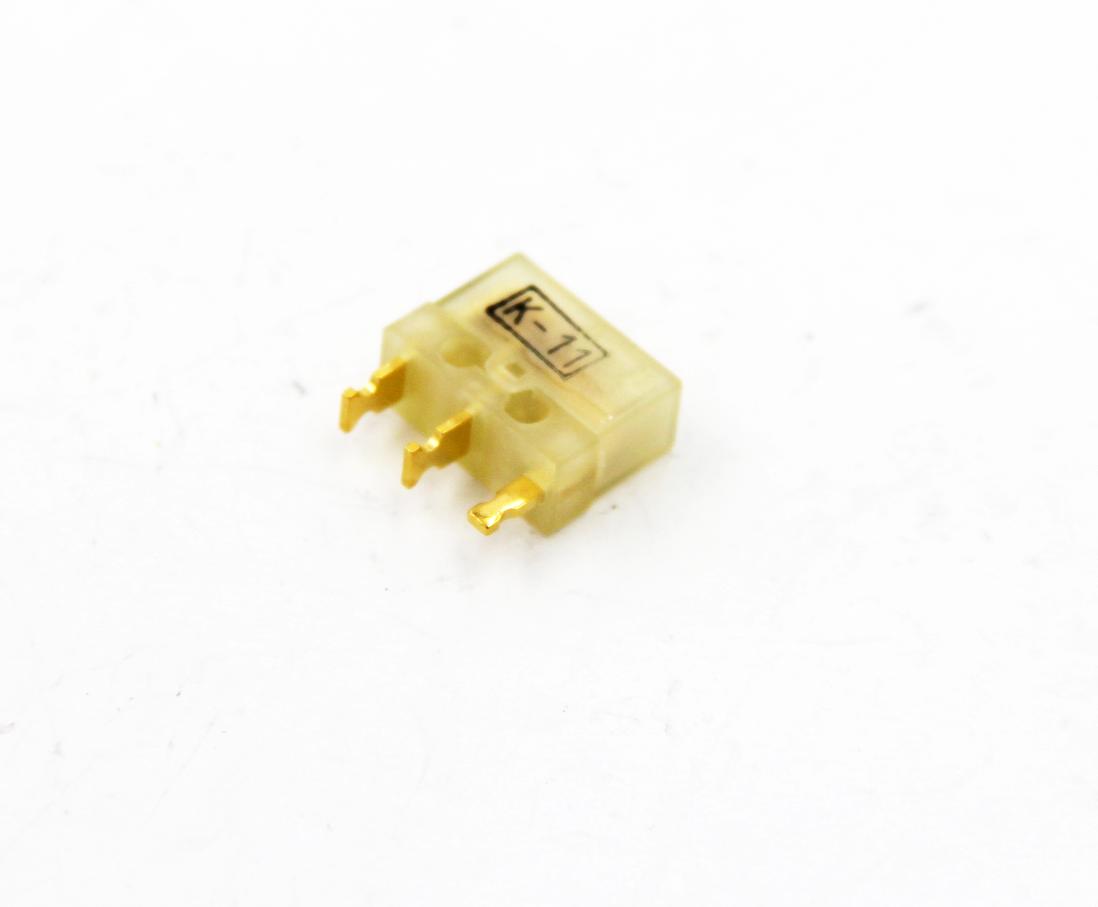

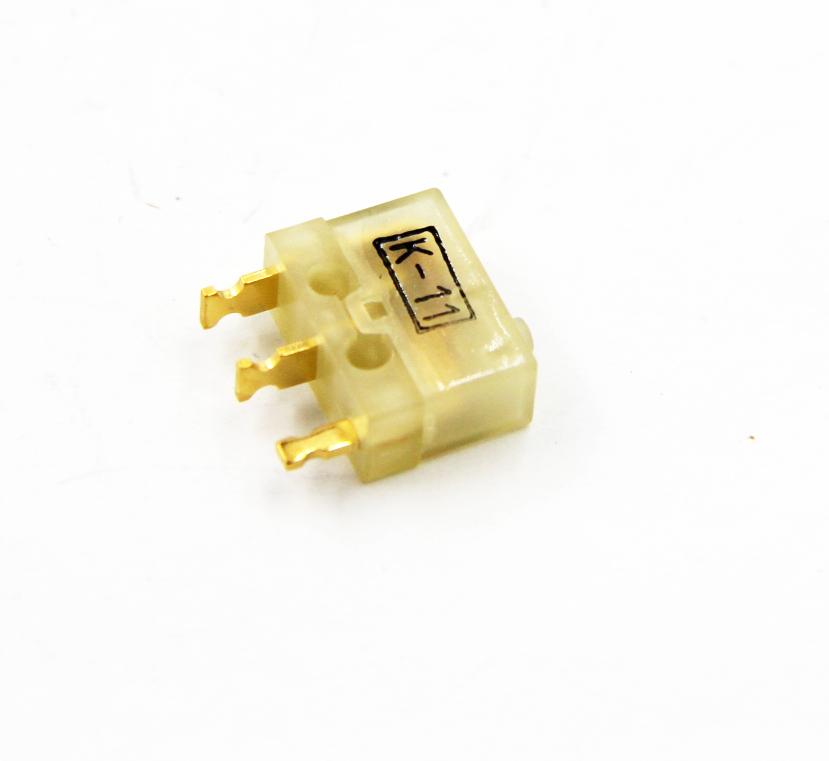

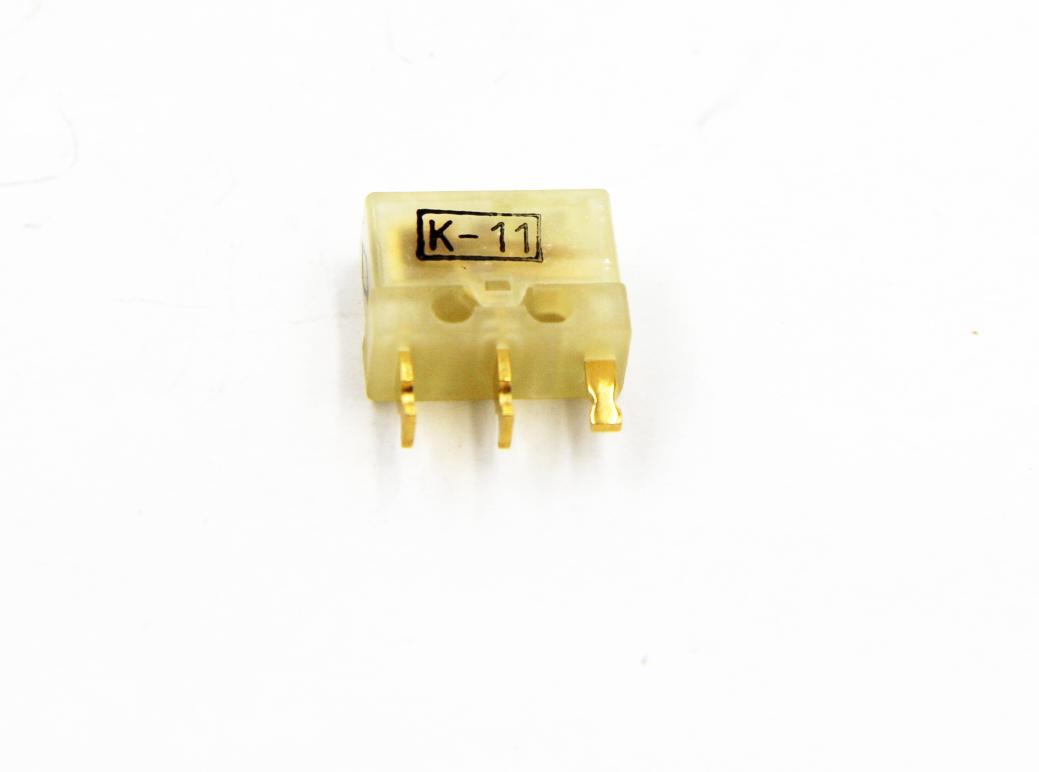

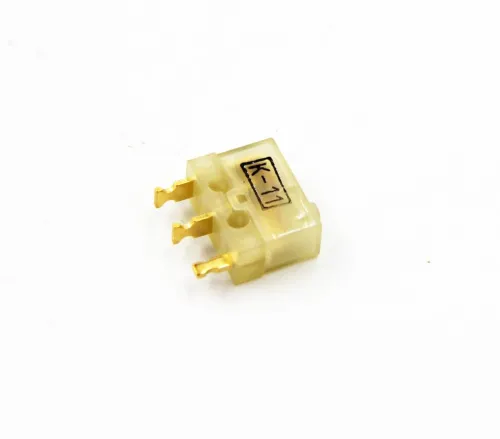

ПМ25-1В микропереключатель

ПМ25-1В микропереключатель миниатюрный однополюсной, применяется коммутации цепей сигнализации, питания и управления с напряжением 1х10-4В – 250В, силой тока 1х10-6А – 10А и коммутируемой мощностью до 360Вт.Контактная группа микропереключателя выполняет функцию включения, отключения или переключения с одного направления цепи на другое. Микропереключатель крепятся путём фиксации с помощью винтового соединения.

Условные обозначения :

ПМ25 – Обознаначение серии и типа микропереключателя.
1 – Типономинал, определяющий электрические режимы коммутации.
В – Климатическое исполнение: В - всеклематическое; без буквы - УХЛ (умеренный и холодный климат).

Технические характеристики :

Коммутационная способность:

- ток - от 0,1 мкА до 4 А;

- напряжение - от 0,1 мВ до 250 В;

- мощность - не более 300 В·А.

Сопротивление электрического контакта - не более 0,05 Ом. Сопротивление изоляции - не менее 1000 МОм. Электрическая прочность изоляции - 750 В_эфф. Количество коммутационных циклов ПМ25 - до 100 000. Усилие переключения при прямом срабатывании - не более 3 Н (0,3 кгс). Температура окружающего воздуха - от -60° С до +85° С. Срок сохраняемости изделий - 15 лет.
