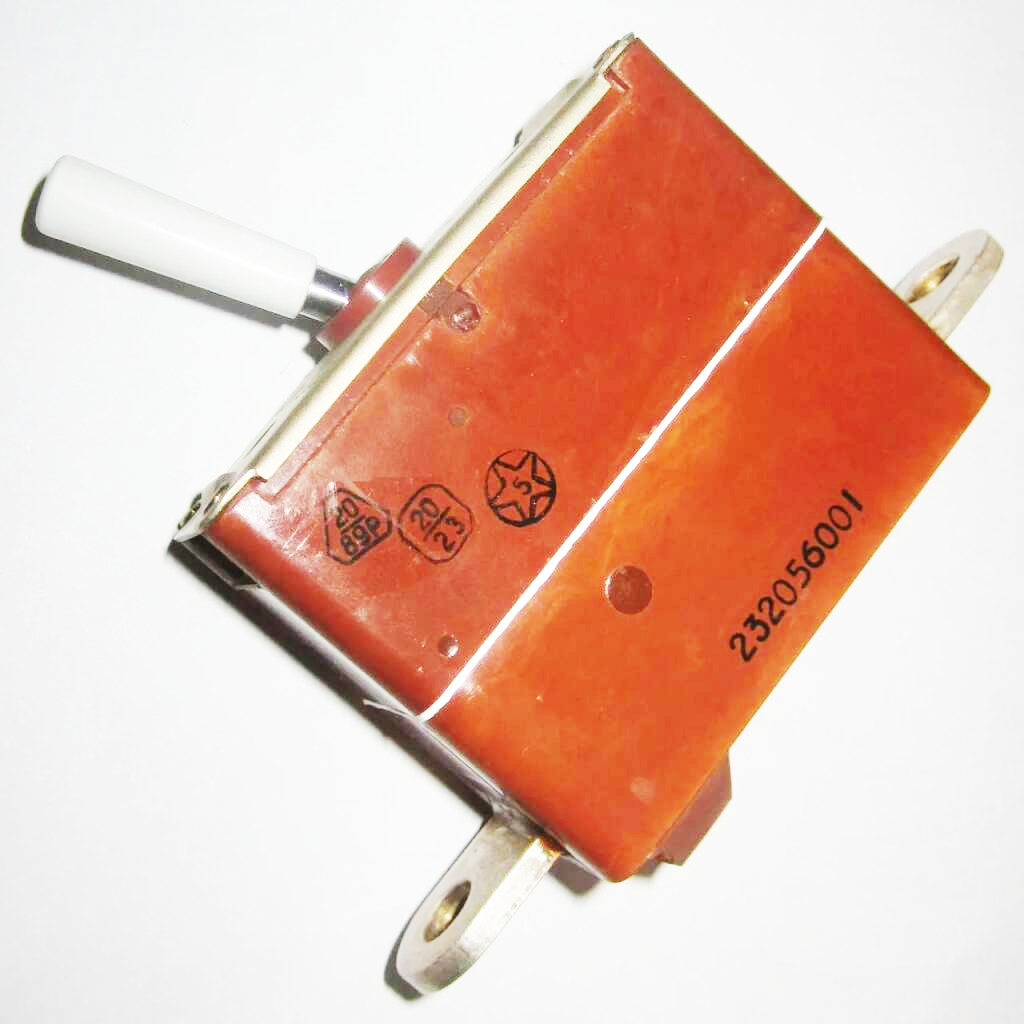

АЗК-100

Автоматические выключатели состоят из нескольких конструктивных узлов: контактная система, дугогасительная система, привод расцепляющего устройства и расцепители (соленоидный электромагнитный и биметаллический тепловой). Автоматы имеют пылезащищенный и влагоустойчивый корпус. Кинематическая связь биметаллической пластины с контактами в большинстве представленных автоматов осуществляется с помощью механизма свободного расцепления, который обеспечивает фиксацию контактов в не замкнутом состоянии до охлаждения биметаллической пластины.

Технические параметры и эксплуатационные характеристики автоматов защиты сети трехфазного переменного тока АЗ3К:
Технические условия:    - для автоматов на токи 2-50 А    - для автоматов на токи 75; 100 А	8Ю0.361.030 ТУ 8Ю0.619.253 ТУ
Номинальное напряжение цепи переменного тока частотой (400 ± 40) Гц и cos φ ≥ 0.5, не более	200 +7 -13
Номинальный ток, А	2; 3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 75; 100
Ток срабатывания теплового расцепителя, I ном    - для автоматов на токи 2-10 А    - для автоматов на токи 15-100 А	1,5 1,4
Время срабатывания теплового расцепителя при температуре окружающей среды +60°C, мин    - для автоматов на токи 2-50 А    - для автоматов на токи 75; 100 А	до 30 до 15
Ток срабатывания электромагнитного расцепителя, I ном    - для автоматов на токи 2-50 А    - для автоматов на токи 75; 100 А	10-20 9-14
Время срабатывания электромагнитного расцепителя, мс	до 10
Относительная влажность окружающей среды при t°C до +40°, %	до 98
Рабочая температура окружающей среды, °С	от –60 до +60
Общий гарантийный срок, лет    - для автоматов на токи 2-50 А    - для автоматов на токи 75; 100 А	8 6
Масса г, не более    - для автоматов на токи 2-50 А    - для автоматов на токи 75; 100 А	280 600
