ПГК5П4НК6

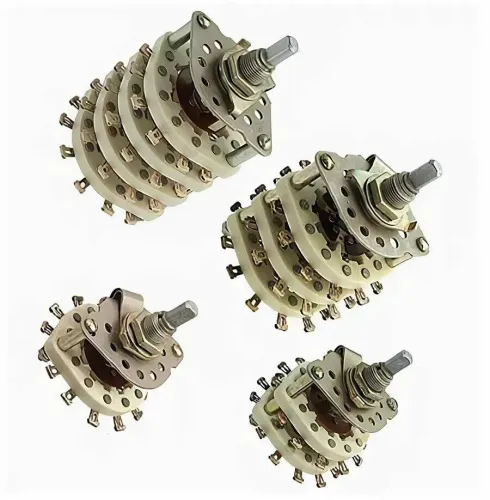

Переключатели галетные поворотные с керамическими и гетинаксовыми платами, предназначены для работы в высокочастотных и низкочастотных цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются в климатических исполнениях: ПГК — всеклиматическое и для умеренного и холодного климата; ПГГ — для умеренного и холодного климата. ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16направлений. ПГГ имеют количество плат от 1 до 5, положений от 2 до 11, направлений от 1 до 20. Конец оси в 2 вариантах: с прямой и косой лыской.

Технические характеристики
Сопротивление контакта, не более, Ом	0,02
Электрическая прочность изоляции, В эфф:
ПГК	1500
ПГГ	1000
Момент переключения, Н*м	от 0,39 до 1,17
Сопротивление изоляции, МОм, не менее:
ПГК	5000
ПГГ	1000
Емкость не более, пФ:
Между контактами	1,5
Между контактами и корпусом	5
Диапазоны рабочих температур, 0С:
ПГК	от минус 60 до 85
ПГГ	от минус 60 до 70
Повышенная относительная влажность:
для исполнения В при 350С,%	98
для исполнения УХЛ при 250С,%	98
Минимальная наработка в течении  гарантийного срока, ч:
для приемки «1»	10000
для приемки «5»	5000
Гарантийный срок с даты изготовления,  лет:	12
