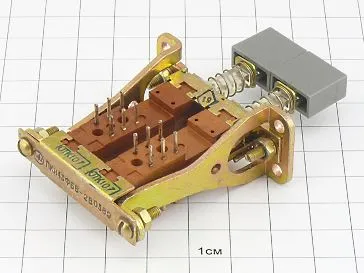

ПКН43-ФБВ-2-15-5-2-2ВЦ

Условные обозначения переключателей ПКн43:

Переключатель ПКн43Ф(Б,В,Н,О,С1,С2)-1(2,1Л,2Л)-15(20)-1(2-11)-2(4,6,8,2К,4К,6К,8К)-1(2,3,4,5)/2(1,3,4,5)В), где:

ПКн - переключатель кнопочный.

43 - порядковый номер разработки.

Ф - наличие фиксации включенной кнопки.

Б - наличие блокировки, исключающей одновременное включение двух любых рядом стоящих кнопок.

В - взаимовыключение, т.е. выключение включенной кнопки производят нажатием на любую другую, либо одновременно на две любые, рядом стоящие кнопки.

Н - выключение кнопки от повторного нажатия.

О - общий сброс.

С1; С2 - наличие световой сигнализации, где:

- С1 - переключатель с лампами типа СМН6-80 ТУ16-88 ИФМР.675.100.002 ТУ.

- С2 - переключатель с лампами типа СМН9-60 ТУ 16-88 ИФМР.675.100.001 ТУ.

1 - покрытие контактов - золото.

2 - покрытие контактов - серебро.

1Л - покрытие контактов - золото для облегченных условий коммутации.

2Л - покрытие контактов - серебро для облегченных условий коммутации.

15(20) - шаг по ячейкам, а для переключателей с одной ячейкой - размер кнопки.

1(2-11) - количество ячеек в переключателе.

2(4,6,8) - количество контактов в ячейке с выводами на две стороны.

(2К,4К,6К,8К) - количество контактов в ячейке с выводами на одну сторону.

1(2,3,4,5) - цвет кнопок или цвет светофильтра для переключателей со световой сигнализацией (1 - зеленый, 2 - желтый, 3 - серый, 4 - красный, 5 - синий).

2(1,3,4,5) - цвет кнопки или цвет светофильтра кнопки сброса для переключателей с общим сбросом ПКн43ФО и ПКн43ФОС.

В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Ю60.360.008 ТУ - обозначение технических условий.
