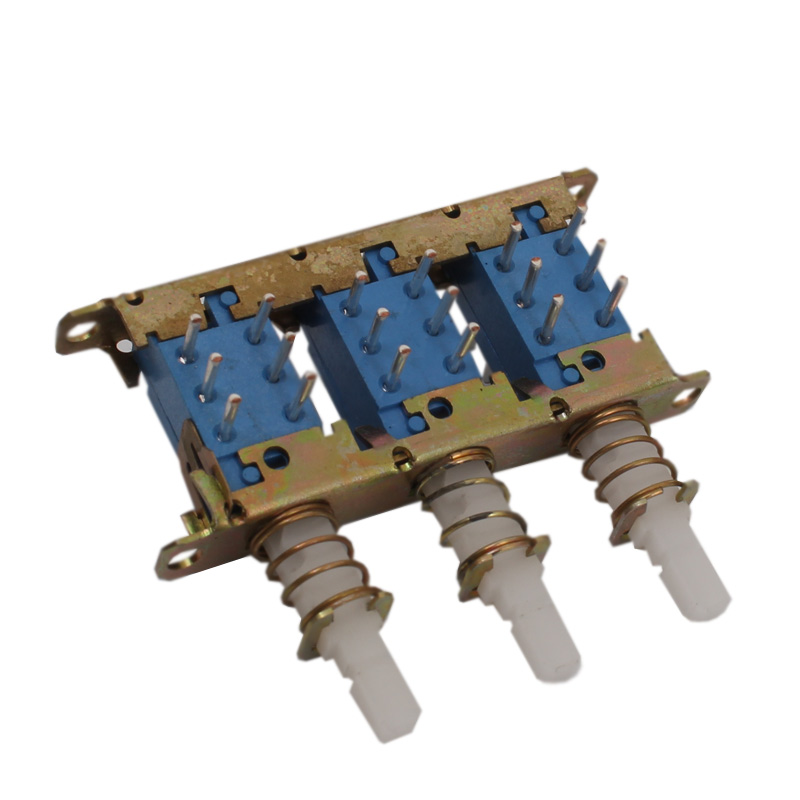

П2К-Н-3-15-2б переключатель

П2К-Н-3-15-2б переключатель модульный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ.

Условные обозначения :

П2К-Н-3-15-2б.
П2К – обозначение типа переключателя, переключатель кнопочный.
Н – вариант фиксации; Н – независимая, З – зависимая, С1 – без фиксации с передним корпусом, С2 – без фиксации без переднего корпуса.
3 – число, соответствующее количеству модулей в переключателе; 1,2,3,4,5,7,9,10,11.
15 – число, соответствующее шагу между осями модулей в мм или размер прямоугольной кнопки для переключателей с одним модулем. В случае применения круглой кнопки указываются буквы Кр, взятые в круглые скобки. Для одномодульного переключателя без кнопки число после третьего дефиса не указывается; 10,15,20.
2 – число, соответствующее количеству групп коммутации; 2, 4, 6 или 8.
б – вариант цвета кнопки переключателя; б – белый, ч – черный или к – красный.
Х – вариант расположения выводов в переключателе; 1 – одностороннее со стороны корпуса; 2 – одностороннее со стороны крышки; 3 – двухстороннее не указывается.
