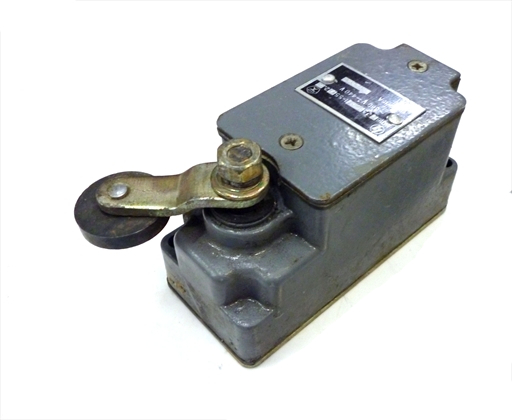

ВП16Г23Б 151 У2.2/1 выключатель

ВП16Г23Б 151 У2.2/1 выключатель путевой мгновенного действия применяется для коммутации  электрических цепей управления переменного  напряжения до 660В частоты 50 и 60Гц и  постоянного напряжения до 440В. Выключатель состоит из металлического корпуса, разделенного перегородкой на два отсека, в одном из которых расположен контактный блок, в другом - переключающий механизм мгновенного действия.

Условные обозначения :

ВП16Г23Б 151 У2.2/1.
ВП – выключатель путевой.
16 – номер серии.
Г – исполнение корпуса по виду ввода проводов (Г– с резьбовым неуплотненным вводом, Д– с притычным вводом, Е – с резьбовым уплотненным вводом).
23 – номинальный ток – 16А.
Б – группа коммутационной износостойкости (А – 2.5 млн. циклов ВО, Б – 1 млн. циклов ВО).
1 – количество полюсов (1 – 1 полюс, 2 – 2 полюса).
5 – вид привода (3 – рычаг с роликом, 4 – селективный привод, 5 – V – образный рычаг (с роликом на каждом плече).
1 – способ крепления выключателя – базовое.
У2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2).
1 – количество замыкающих и (или) размыкающих контактов (1 – 1 замыкающий, 2 – 1 размыкающий, 3 – 1 замыкающий и 1 размыкающий).

Технические характеристики :

Номинальное напряжение - переменного тока частотой 50 и 60 Гц - 660 В. Постоянного тока - 440 В.
Номинальный ток - 16 А.
Диапазон рабочих температур от  -60 до +70°С.
