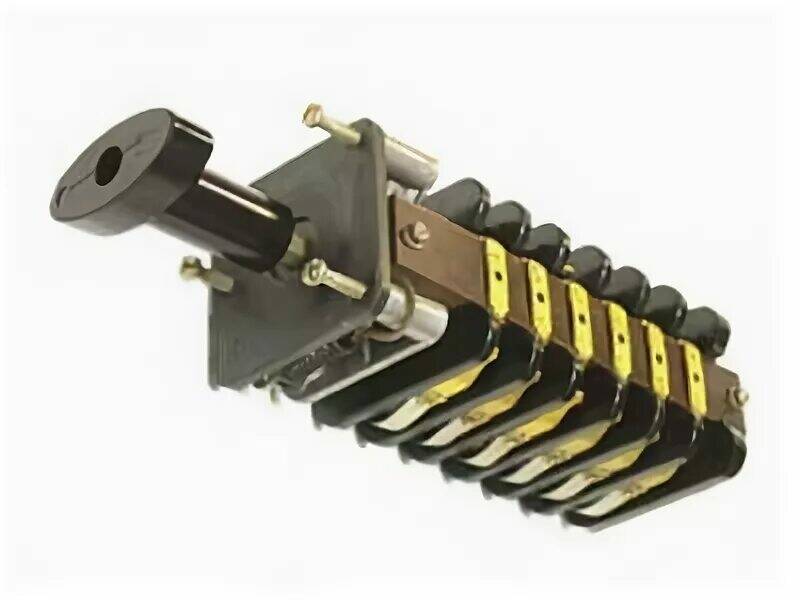

УП-5313-С322-У3 переключатель

УП-5313-С322-У3 универсальный переключатель  применяется для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателя электроизмерительных приборов.

Условные обозначения :

УП-5313-С322-У3.

Универсальный переключатель УП 5ХХХ Х ХХХ ХХ

Х - род защиты:
3 - открытое исполнение - без оболочки
4 - водозащишенное исполнение - в оболочке

ХX - число секций:
 02 - 2 секции

X - cпособ фиксации или самовозврата рукоятки

XXX - номер диаграммы замыкания контактов и монтажной схемы переключателя

XX - климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69.

Технические характеристики :

Номинальный ток, А - 16
Номинальное напряжение, частотой 50 и 60 Гц, В: постоянного тока - 440 переменного тока - 380 Износостойкость, циклов ВО:
механическая до 8 секций - 1 000 000
механическая свыше 8 секций - 630 000 коммутационная - 200 000
