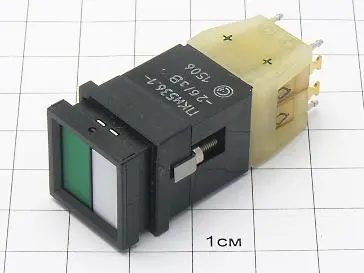

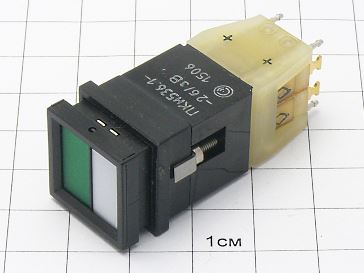

ПКн536.1-2з/зВ

Условные обозначения:

Переключатель ПКн536(.1)-(2)(хб/хж) (В), где:

ПКн536 - обозначение типа переключателя.

.1 - типономинал, определяющий электрические режимы коммутации (1 или 2).

2 - вариант исполнения светового поля (1 или 2).

хб/хж - вариант цвета светового поля (б, ж, з, к или с; в случае разделенного светового поля - указываются через дробь; х - исполнение под применение скрытого символа).

В - климатическое исполнение В.

Переключатели ПКн536 изготавливают со световыми полями пяти цветов:

- белый (наличие буквы «б» в обозначении);

- желтый (наличие буквы «ж» в обозначении);

- зеленый (наличие буквы «з» в обозначении);

- красный (наличие буквы «к» в обозначении);

- синий (наличие буквы «с» в обозначении).

Технические характеристики ПКн536:

Коммутационная способность:

- ток - от 1 мкА до 4 А;

- напряжение - от 1 мкВ до 250 В;

- мощность - не более 300 В·А.

Сопротивление электрического контакта - не более 0,05 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Электрическая прочность изоляции - 750 Вэфф.

Количество коммутационных циклов - до 100 000.

Усилие переключения - не более 14 Н (1,4 кгс).

Полный ход приводного элемента - не более 4 мм.

Световой элемент, используемый в переключателях - блоки подсветки ИПМ53А9 (напряжение питания 5 В, ток потребления - не более 150 мА).

Световое поле может быть:

- неразделенным (цифра «1» после дефиса в обозначении);

- разделенным симметричным (цифра «2» после дефиса в обозначении).

На световом поле возможно нанесение скрытых символов (наличие буквы «х» в обозначении).

Габаритные размеры - 50×19×19 мм.

Масса - не более 30 г.
