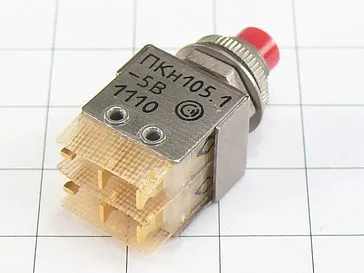

ПКН105.1-5В

Переключатель ПКн105.(1)-(5) (В), где:

ПКн105 - обозначение типа переключателя.

1 - типономинал, определяющий электрические режимы коммутации (1 или 2).

2 - типономинал, определяющий электрическую схему и цвет кнопки (от 1 до 8).

В - климатическое исполнение (В - всеклиматическое).

Технические характеристики ПКн105:

Коммутационная способность:

- ток - от 1 мкА до 4 А;

- напряжение - от 0,1 мВ до 250 В;

- мощность - не более 300 В·А.

Сопротивление электрического контакта - не более 0,05 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Электрическая прочность изоляции - 750 Вэфф.

Количество коммутационных циклов - до 100 000.

Усилие переключения - не более 6,9 Н (0,7 кгс).

Полный ход приводного элемента - от 1 мм до 2 мм.

Габаритные размеры - 29×14,5×13 мм.

Масса - не более 9 г.

Варианты исполнения переключателей ПКн105 в зависимости от вида приёмки:

- отдел технического контроля - ОТК;

- особо стойкие - ОС;

- приемка заказчика - ПЗ;

- военная приемка - ВП.

Условия эксплуатации ПКн105:

Температура окружающего воздуха - от -60° С до +85° С.

Срок сохраняемости изделий - 20 лет.

Кнопочные переключатели ПКн105 изготавливаются четырех цветов:

- красный - цифры 1, 5;

- зеленый - цифры 2, 6;

- желтый - цифры 3, 7;

- синий - цифры 4, 8.
