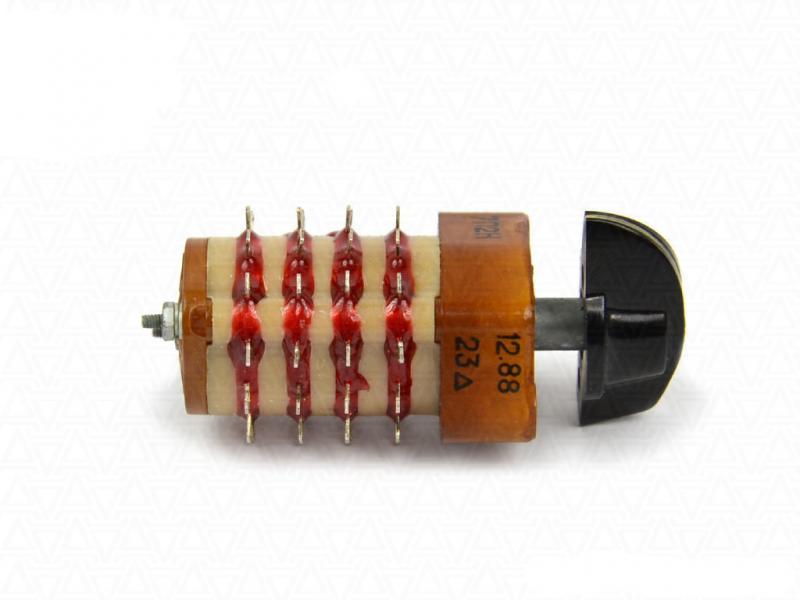

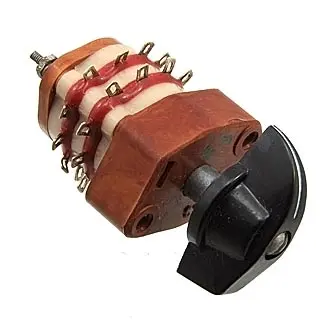

П2Г3-10П4Н переключатель

П2Г3-10П4Н переключатель галетный высокочастотный гетинаксо-карболитовый, поворотный роторного типа,применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Переключатели крепятся путем фиксации оси в отверстии панели с помощью резьбы оси и гайки переключателя.

Условные обозначения :

П2Г3-10П4Н.
П2Г – Тип разъема: переключатель высокочастотный галетный.
3 – Разработка №3.
10П – Число рабочих положений: 2-12.
4Н – Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 16.
В – всеклиматическое исполнение.

Технические характеристики :

Коммутируемое напряжение - от 30 –до 220 В.
Коммутируемый ток - от 0,05 –до 2 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более 0,02 Ом.
Электрическая прочность изоляции: 1100 Вфф.
Максимальна коммутируемая мощность - 60 Вт.
Усилие переключения – от 0,25 до 1,1 Н.
Диапазон рабочих температур - от -60°С до +155°С.
 Число коммутационных в нормальных условиях - 5000 циклов.
