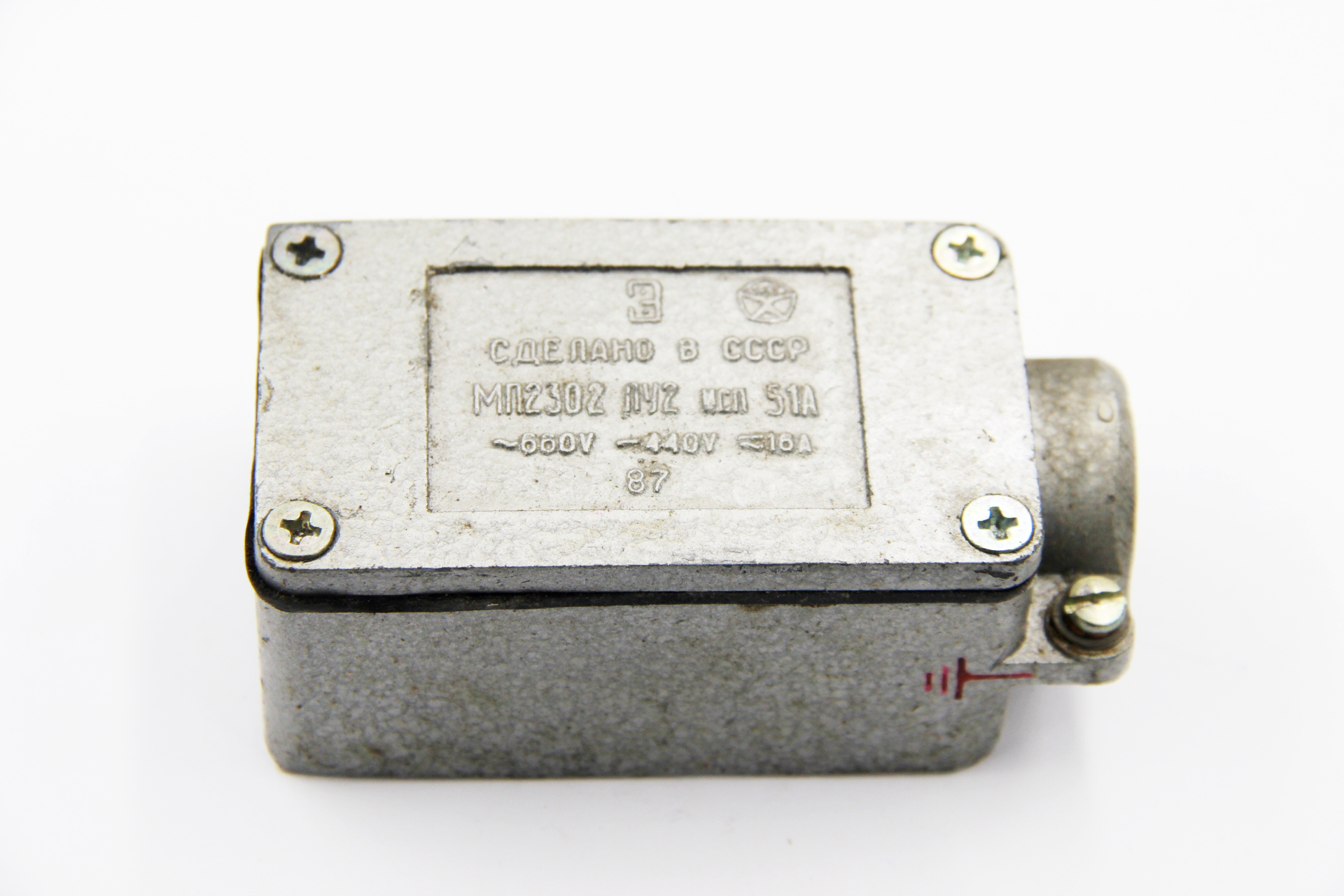

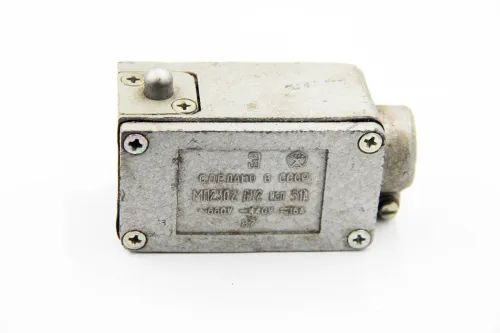

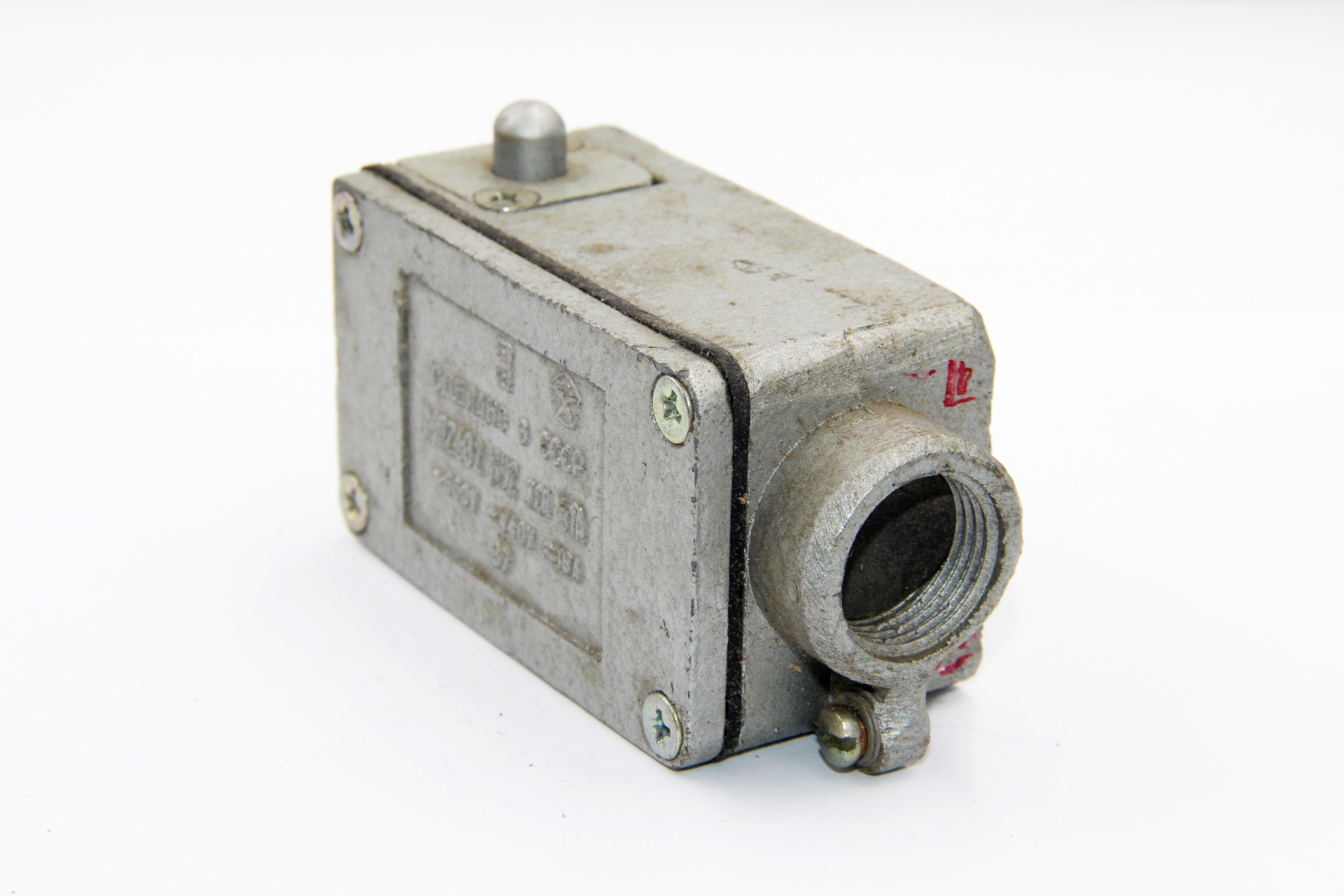

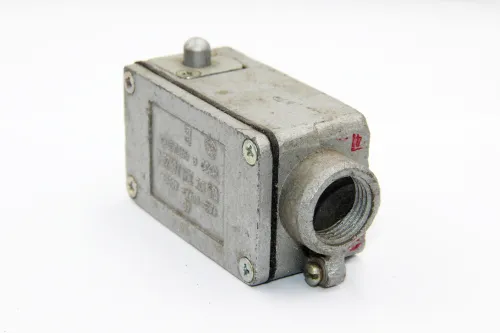

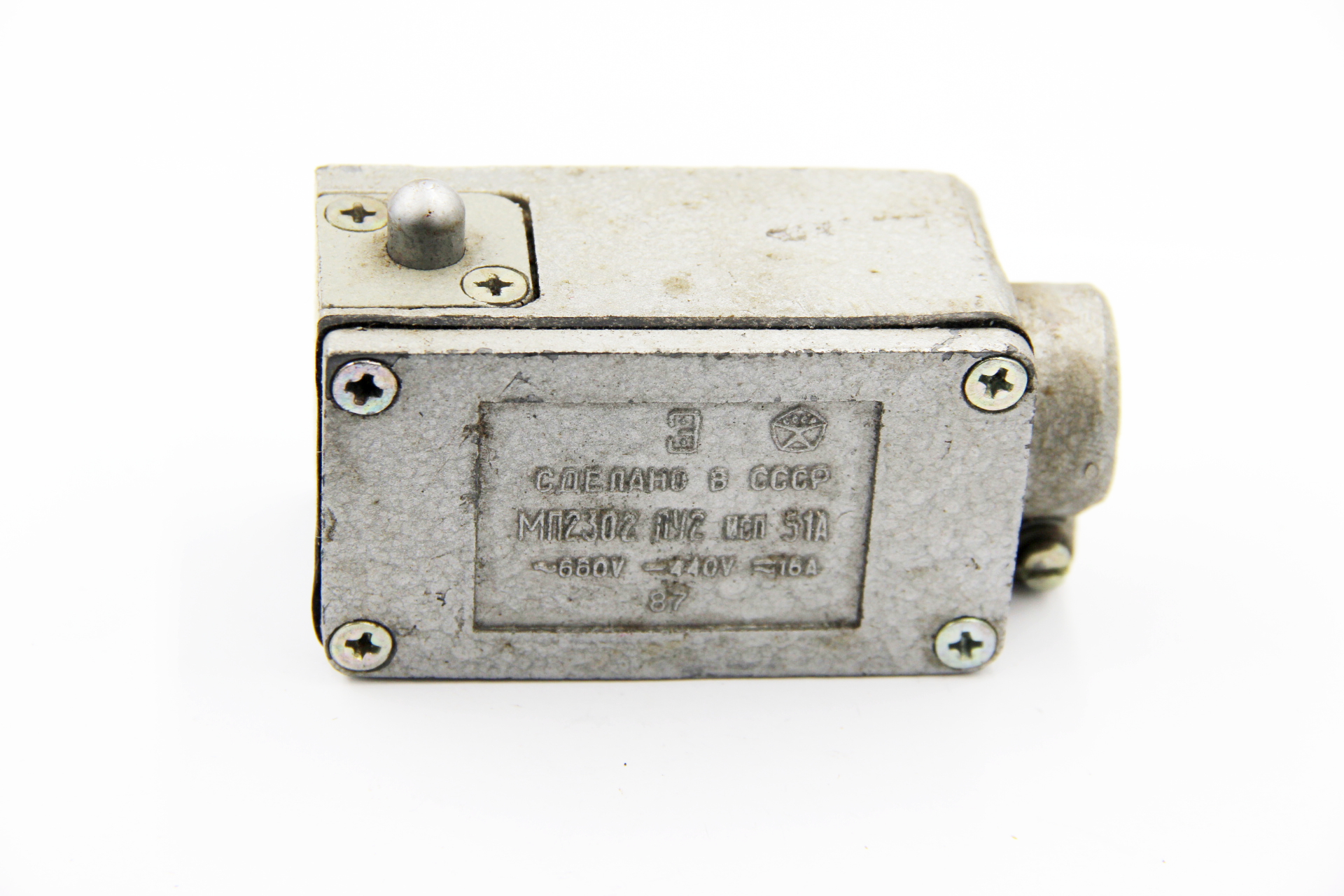

МП2302Л У2 исп.2 микропереключатель

МП2302Л У2 исп.2 микропереключатель, микровыключатель применяется для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения или фронтально, при помощи гаек.

Условные обозначения :

МП2302Л У2 исп.2
МП – Обозначение типа микропереключателя.
2 - номер серии.
3 - степень защиты по ГОСТ 14255-69: 1 - IР00; 2 - IР40; 3 - IР54.
02 - вид привода; 02 -Толкатель с увеличенным дополнительным ходом. 03 -Толкатель с продольным расположением ролика. 03 -Толкатель с поперечным расположением ролика. 04 -Толкатель с увеличенным дополнительным ходом. 05 -Толкатель с шариком. 06 -С рычагом. 08 -Селективный прямой. 13 -Толкатель с поперечным расположением ролика.
Л - индекс модернизации.
У2 - климатическое исполнение; У, Т, УХЛ. и категория размещения (2, 3, 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
исп.2 – Способ присоединения монтажных проводов: 1, 3, 5 - винтами; 2, 4, 6 - пайкой.

Технические характеристики :

Коммутируемое напряжение -
 - постоянный; 24 В; 27 В; 110 В; 220 В; 440 В.
 -переменный; 24 В; 40 В; 110 В; 220 В; 380 В; 660 В.
Коммутируемый ток-
 - постоянный; 0,1 А; 0,25 А; 0,4 А; 1 А.
- переменный; 0,4 А; 1 А; 1,6 А; 2 А; 2,5 А.
Диапазон рабочих температур - от - 40°С до +80°С.
Гарантийный срок микровыключателей – 3,5 года.
