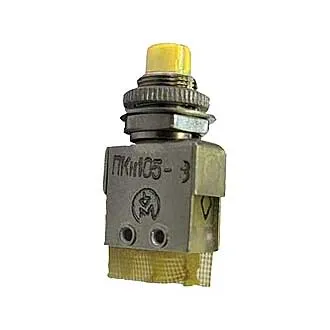

ПКН105М-3В переключатель

ПКН105М-3В переключатель кнопочный однополюсный и двухполюсный применяется в цепях постоянного и переменного тока в РЭА специального назначения. ПКн105М – 1В...4В – однополюсные. ПКн105М - 5В...8В – двухполюсные. Изделия изготавливаются во всеклиматическом исполнении.

Условные обозначения :

ПКН105М-3В.
ПКН – Тип кнопки - переключатель кнопочный.
105 – Номер разработки.
3 – Модификация кнопки: 1 - красная кнопка, одна контактная группа; 2 - зеленая кнопка, одна контактная группа; 3 - желтая кнопка, одна контактная группа; 4 - синяя кнопка, одна контактная группа; 5 - красная кнопка, две контактные группы; 6 - зеленая кнопка, две контактные группы; 7 - желтая кнопка, две контактные группы; 8 - синяя кнопка, две контактные группы.
В – Всеклиматическое исполнение.

Технические характеристики :

Напряжение сети,переменный ток - для ПКН105М-1В...4В. - 36...250 В. Номинальное напряжение постоянный ток -для ПКН105М-1В...4В.-1×10-4 ... 36 В.  Ток - для ПКН105М-1В...4В. -1×10-6 ... 4 А. Напряжение сети,переменный ток - для ПКН105М-5В...8В. - 3 ...250 В. Номинальное напряжение постоянный ток -для ПКН105М-5В...8В.-3 ... 36 В. Ток - для ПКН105М-5В...8В. -0,01 ... 4 А. Сопротивление электрического контакта - 0,05 Ом. Электрическая прочность изоляции -750 В (эфф.). Рабочая температура окружающей среды -от -60 °С  до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 20 лет. Количество коммутируемых циклов -25 000.
