ПК26-4В переключатель

ПК26-4В переключатель

Характеристики

48Q0V6U28

Описание

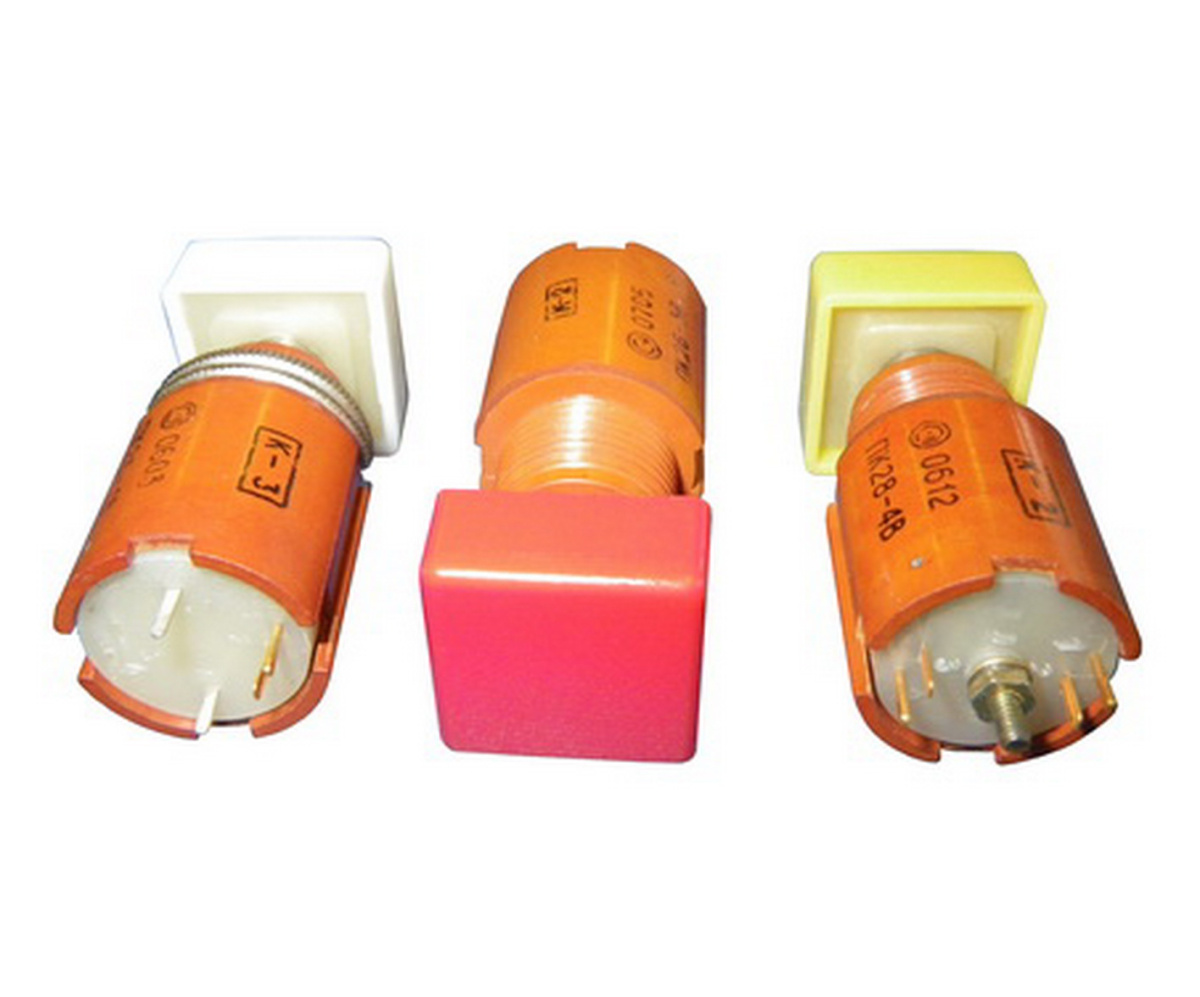

ПК26-4В переключатель кнопочный ручного управления применяется для коммутации электрических цепей постоянного тока и переменного тока в радиоэлектронной аппаратуре. Вид монтажа объемный и печатный. Кнопки крепятся в отверстиях на панели путём фиксации с помощью резьбового соединения. Климатическое исполнение В. Световой элемент, используемый в кнопках ПК23, ПК24, ПК25, ПК26 – миниатюрная лампа накаливания типа СМН-9-60  напряжение питания 9 В.

Условные обозначения :

ПК26-4В.
ПК26 – Серия кнопки: переключатель кнопочный.
 4 – вариант цвета клавиши; Белая - 1; Красная - 2; Зеленая - 3; Желтая - 4; Прозрачная - 5.
 В – всеклиматическое исполнение.

Технические характеристики :

Коммутируемое напряжение постоянного тока - от10-4 – 2×10-2 В. Коммутируемое напряжение переменного тока -от 10-4 – 250 В. Коммутируемый ток -при активной нагрузке -от 10-6 – 10-2 А. Сопротивление электрического контакта -0,01 Ом. Полный ход приводного элемента – не более 5,0 мм. Электрическая прочность изоляции -750 В. Сопротивление изоляции -1000 Мом. Рабочая температура окружающей среды -от -60 °C до +70 °C. Масса - 20 г. Срок сохраняемости - 15 лет.
