Характеристики

48Q0V6TZJ

Описание

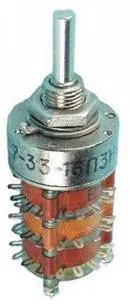

ПГ7-16-10П1НВ переключатель галетный миниатюрный , применяется в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Переключатель типа ПГ7 выполняются с вращательным приводом на 5, 8, 10, 16 и 20 фиксированных положений с количеством плат от 1 до 5. Изготавливаются во всеклиматическом исполнении.

Условные обозначения :

ПГ7-16-10П1НВ.
ПГ – Тип разъема: переключатель галетный.
7 - порядковый номер разработки.
16 - конструктивное исполнение - 1 - 48.
10П - число рабочих положений - 5, 8, 10, 16, 20.
1Н - число направлений  - 1, 2,3, 4, 5.
В – всеклиматическое исполнение.

Технические характеристики :

Сопротивление контакта, не более - 0,05 Ом. Напряжение - постоянный  36 В 0,5 А. Переменный - 127 В. 05 А. Сопротивление изоляции,  не менее - 1000 Мом. Температура окружающей среды, от -60°С до +85 °С . Электрическая прочность изоляци - 550  В эфф.   Гарантийная наработка - 10000 часов. Гарантийный срок с даты изготовления - 12 лет.
