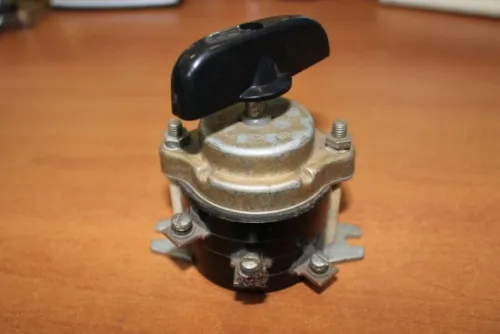

ПВМ3-100 выключатель

ПВМ3-100 пакетный выключатель применяется в сетях постоянного тока напряжением до 440 В и переменного – до 660 В. Устанавливаются в распределительных щитах.

Условные обозначения :

ПВМ3-100.
ПВМ - пакетный выключатель.
3 - число полюсов - от 1 до 4.
100 - величина номинального тока в амперах - 6,3; 10; 16; 25; 40; 63; 100; 160; 200; 250; 400.
XX - условное обозначение числа направлений - Н2 – на два направления; Н3 – на три; Н4 – на четыре; Р – для реверса двигателя.
XXX - климатическое исполнение и категория размещения - У2; У3; У4;Т2; Т3; Т4; ХЛ2; ХЛ3; ХЛ4; УХЛ2; УХЛ3 ; УХЛ4.

Технические характеристики :

Номинальный ток - 100 А.
Номинальное рабочее напряжение по переменному току - 380 В.
Номинальное рабочее напряжение по постоянному току - 220 В.
