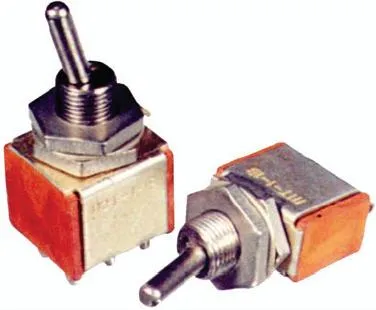

П2Т-1-1КВ переключатель

П2Т-1-1КВ переключатель тумблерный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В и УХЛ. Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения. Монтаж выводов – под пайку. Тумблеры имеют 24 конструктивных исполнения и предназначены для объемного монтажа.

Условные обозначения :

П2Т-1-1КВ.
П2Т-1-1 – обозначение типа тумблера;
К – вариант исполнения тумблеров с колпачком (без колпачка – не указывается);
В – климатическое исполнение В.

Технические характеристики :

Коммутируемое напряжение - от 0,1 В до 36 В.
Коммутируемое напряжение переменный - от 0,1 –до 50 В.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более 0,05 Ом.
Электрическая прочность изоляции: 750 В.
Усилие переключения – от 1 до 7 Н.
 Диапазон рабочих температур - от -60°С до +85°С.
Гарантийный срок хранения с даты изготовления - 20 лет.
Масса - 7,5 г.
