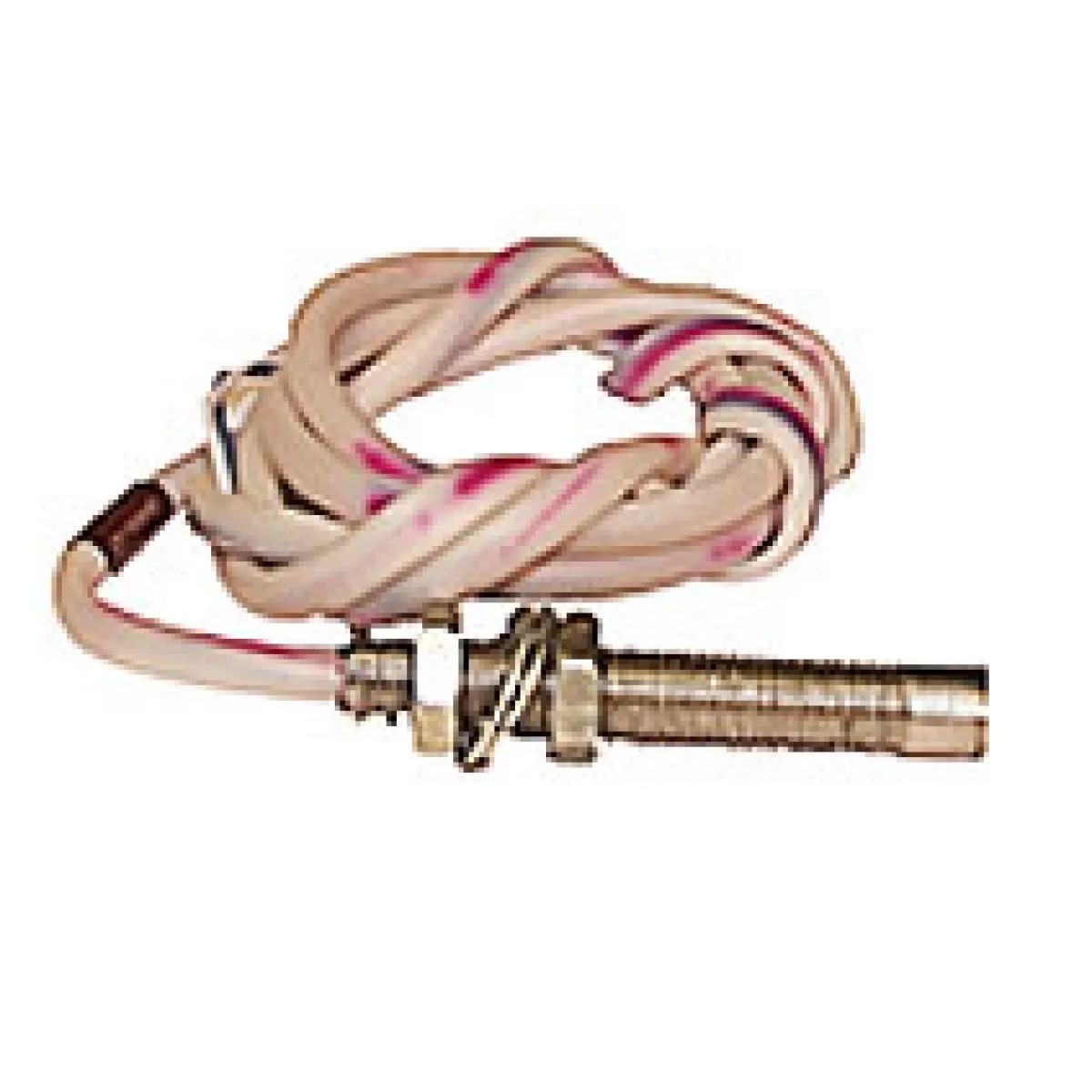

ВПБ18101-112110 выключатель

ВПБ18101-112110 выключатель

Характеристики

48Q0V6TSR

Описание

ВПБ18101-112110 Выключатель путевой бесконтактный применяется для коммутации электрических цепей  посредством реле или через бесконтактные логические элементы.

Условные обозначения :

ВПБ18101-112110.
ВПБ - Выключатель путевой бесконтактный.
18 - Номер серии.
1 - Возможность встройки выключателя заподлицо в металл (1 – встраиваемые).
01 - Ток нагрузки (01 – 0.1А, 04 – 0.2А).
1 - Наличие резьбы на корпусе:1 – цилиндрический корпус с резьбой, 2 – цилиндрический корпус без резьбы.
12 - Диаметр корпуса (08 – 8мм, 12 – 12мм, 16 – 16мм).
1 - Операция, выполняемая под воздействием управляющего элемента: 1 – включение, 2 – выключение, 3 – переключение.
1 -Структура выхода переключателя (1 – n-p-n, 2 – p-n-p).
0 - Наличие световой индикации срабатывания (0 – отсутствует, 1 – имеется).

 Технические характеристики :

Номинальное напряжение питания постоянного тока - 24 В. Коэффициент пульсации напряжения питания, не более - 0.1 А. Потребляемая мощность ,Вт.  не более, с током нагрузки - (01 – 0.1А, 04 – 0.2А) -от- 0,3 до 0,5 Вт. Длина присоединительного кабеля - 2 м. Вид чувствительного элемента - торцевая плоскость ферритового сердечника с катушкой индуктивности.
