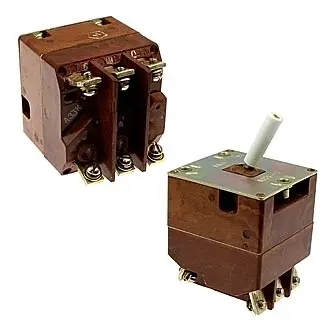

АЗ3-25 автомат защиты

АЗ3-25 автомат защиты сети трехфазного переменного тока применяется для защиты электрической сети от опасных по значению и времени токовых перегрузок. Автомат имеет пылезащищенный и влагоустойчивый корпус. Автомат защиты сети изготавливают с рычажным приводным механизмом.

Условные обозначения :

АЗ3-25.
АЗ – Автомат защиты.
3 – Количество полюсов.
Без индекса "К" - автомат защиты сети для работы в обычных условиях.

Технические характеристики :

Напряжение сети постоянного тока, не более -27 В. Номинальный ток -0,7А.1А.2А. 3А. 4А. 5А. 7,5А. 10А. 15А. 20А. 30А.35А. 40А. 50А. 75А. 100А. Номинальное напряжение цепи переменного тока частотой 400 Гц и 320-1050 Гц -200 В. Кинематическая связь биметаллической пластины с контактами -со свободным расцеплением.Время срабатывания теплового расцепителя -30 мин. Рабочая температура окружающей среды -от -60 °С  до +60 °С .Ток срабатывания электромагнитного расцепителя -для автоматов на токи 2-50 А.- 10-20 А.  - для автоматов на токи 75А. 100 А. -9-14 А.   Масса -280 -600 г.  Гарантийный срок- 10 лет.
