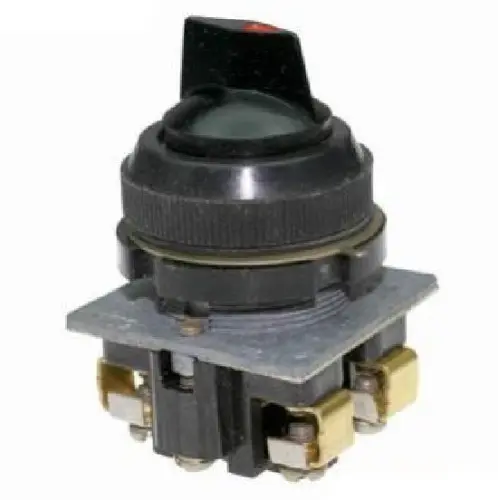

ПЕ-071 переключатель (исп.2)

Описание переключателя управления ПЕ-071 исп.2:

Переключатели управления ПЕ-071 исп.2 размещаются на подвижных и неподвижных частях стационарных установок, в том числе химостойких изделиях и кузнечно-прессовом оборудовании, и предназначены для коммутации электрических цепей управления переменного и постоянного тока.

Переключатели изготавливаются в исполнениях для умеренного (У), тропического (Т) и холодного (ХЛ) климата.

Структура условного обозначения ПЕ ХХХХХХ исп. XX:

ПЕ - обозначение серии;
XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
X - число контактных элементов: 1; 2;
X - наличие буквы "X" - химостойкое исполнение;
XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
X - комбинация контактов;1; 2; 3;
X - материал фронтального кольца: П - пластмасса, С - сталь.

Условия эксплуатации:

высота над уровнем моря: не более 4300 м;
номинальные значения климатических факторов: по ГОСТ 15150-69;
рабочая температура окружающего воздуха: нижнее значение для климатического исполнения У2, У3, УХЛ2, УХЛ3 минус 40° С;
Рабочее положение в пространстве - любое.
Переключатели стойки к воздействию газа и газообразных сред группы 1-3, 4 по ГОСТ 24682-81.
Для эксплуатации в химически агрессивных средах применяются переключатели типа ПЕ 191Х, которые соответствуют группе 5 по ГОСТ 24682-81.
В части воздействия механических факторов внешней среды переключатели соответствуют группе условий эксплуатации М9 по ГОСТ 17516-72.

Переключатели стойки к воздействию коррозийных агентов атмосферы. Тип атмосферы II по ГОСТ 15150-69.

Переключатели предназначены для внутригосударственных и экспортных поставок.

Переключатели соответствуют ТУ 16-526.408-82.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение по изоляции, В: 660
Номинальный ток, А: 10
Минимальное рабочее напряжение, В: 12
Минимальный рабочий ток, А: 0,05
Номинальная частота сети переменного тока, Гц: 50 и 60
Коммутационная износостойкость, циклов ВО, не менее: 1x106
Коммутационная износостойкость переключателей со встроенным замком, циклов ВО: 0,1x106
Контактные зажимы переключателей обеспечивают подсоединение одного медного или алюминиевого провода сечением не более 2,5 мм2 или двух медных проводов сечением не более 1,5 мм2 при помощи винтов М4.

Усилие управления, приложенное к концу рукоятки, рычага или ключа переключателя -не более 10 Н.

Масса переключателя в зависимости от типоисполнения - от 0,100 до 0,205 кг.

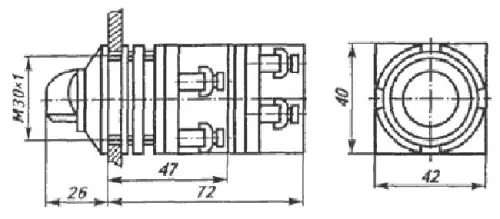

КОНСТРУКЦИЯ

Переключатели имеют унифицированные контактные блоки и отличаются по исполнениям управляющих устройств, количеству и комбинациям замыкающих и размыкающих контактов и наличию специальных оболочек (ПЕ 191Х).
Переключатели состоят из управляющего устройства (привода), одного или двух унифицированных контактных блоков и деталей, обеспечивающих крепление и ориентацию аппарата на панели.
Переключатель ПЕ 191Х, кроме этого, еще имеет оболочку со стороны контактного блока и втулки со стороны привода, обеспечивающие защиту контактного блока от химически агрессивной пыли и влаги.
Привод, детали крепления выполнены из химостойких материалов.
Переключатели имеют электрически не связанные между собой замыкающие и размыкающие контакты с двойным разрывом цепи.
Замыкание и размыкание контактов происходит посредством рукоятки (ПЕ 011-082) или специального ключа (ПЕ 171-222), при повороте которых происходит перемещение кулачковой шайбы привода, воздействующей на траверсу контактного элемента.
