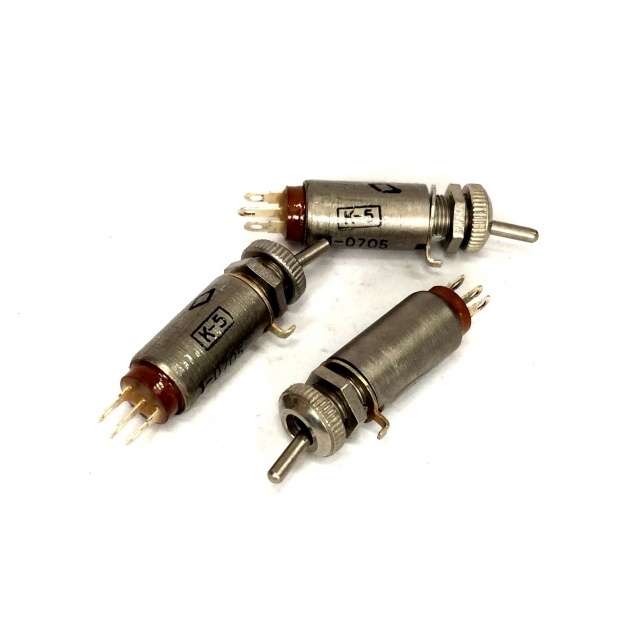

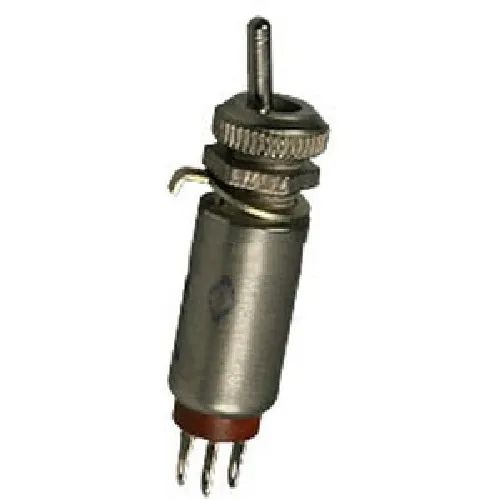

П1Т3-1В переключатель

П1Т3-1В переключатель однополюсный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Контактная группа тумблеров выполняет функции включения, отключения или переключения в одном направлении, с фиксацией рычага в различных положениях.

Условные обозначения :

П1Т3-1В.
П1Т3 – Обознаначение серии и типа тумблера.
1 – Типономинал, определяющий электрические режимы коммутации.
П – после дефиса – вариант исполнения тумблеров с протектором, без протектора – не указывается.
В – Всеклематическое исполнение.

Технические характеристики :

Коммутируемое напряжение постоянный - от 0,1 – до 36 В.
Коммутируемое напряжение переменный - от 0,1 –до 250 В.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более 0,05 Ом.
Электрическая прочность изоляции: 750 В.
Усилие переключения – от 1 до 7 Н.
 Диапазон рабочих температур - от -45°С до +85°С.
Гарантийный срок хранения с даты изготовления - 10 - 20 лет.
Масса - 7,5 - 11 г.
