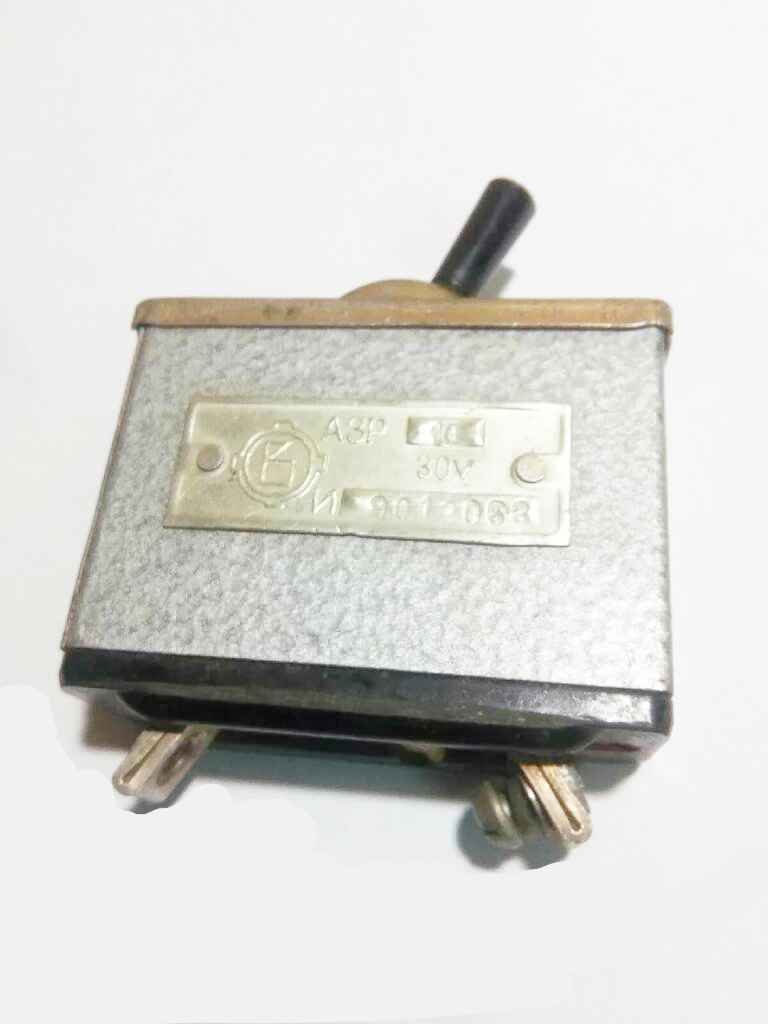

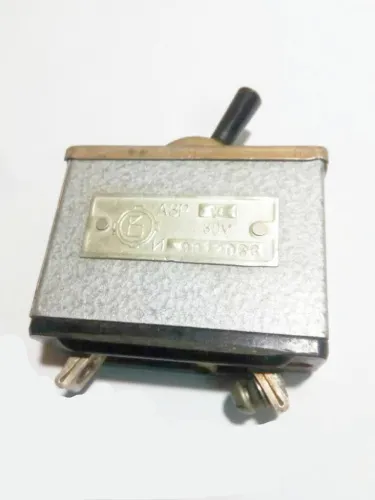

АЗР-2 автомат защиты

Описание

Автомат защиты АЗР-2 - это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
АЗР-2 предназначен для многоразовой защиты электрических установок от перегрузок и коротких замыканий.
Некоторые модели обеспечивают защиту от других аномальных состояний, например, от недопустимого снижения напряжения.

Параметры и характеристики

Автомат защиты сети АЗР-2 предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30В в стационарных и передвижных установках.
Могут использоваться в качестве выключателей и элементов защиты электрооборудования различных видах техники, в том числе в автомобилях, тракторах, железнодорожном и речном транспорте.
Автоматы с индексом «К» выполнены под освещение красным светом и отличаются от автоматов без индекса нанесением белой краски на торец рукоятки вместо светомассы.
Автоматы защиты АЗР имеют механизм свободного расцепления, который не позволяет удерживать контакты в замкнутом состоянии до тех пор, пока биметаллическая пластина не охладится до определенной температуры.

Структура условного обозначения:
АЗР-2-
- АЗР - автомат защиты сети;
- 2 - величина номинального тока, А;
- К - выполнены под освещение красным светом.

Основные технические характеристики автомата защиты сети АЗР:
• Напряжение сети постоянного тока, не более, В ...... 27
• Номинальный ток цепи постоянного тока, А ...... 2; 3; 4; 5; 6; 10; 15; 20; 30; 40; 50; 60; 70; 80; 90; 100; 125
• Падение напряжения между шинами подвижного и неподвижного контактов (без цепи биметалла при iном) - не более 180 мВ.
• Рабочая температура окружающей среды, С ...... от -60 до +60
• Общий гарантийный срок, лет ...... 10
